Изменение размеров корпуса в Speaker Box Lite: основы, габариты и режимы объёма

Основы проектирования корпуса: почему размеры так важны

Любой корпус для громкоговорителя начинается с трёх физических параметров: ширины, высоты и длины. На первый взгляд это просто числа в окне свойств, но на деле они определяют гораздо больше, чем геометрию. Размеры формируют внутренний объём, задают доступную поверхность для установки динамиков и портов и в конечном итоге решают, как колонка впишется в комнату, багажник автомобиля или рабочее пространство студии.

Раньше проектировщики вынуждены были работать в двух разных программах — одна считала параметры корпуса, а в другой строилась его 3D-модель. Минус очевиден: если позже требовалось изменить объём или геометрию, процесс приходилось начинать почти заново. Speaker Box Lite избавляет от этого. Здесь и акустические расчёты, и 3D-геометрия объединены. Любое изменение автоматически пересчитывает и объём, и чертёж, экономя массу времени и усилий.

В Speaker Box Lite размеры — это не просто вводимые числа, а часть целостной системы. Она позволяет либо зафиксировать акустический объём (Lock VB) и доверить программе перерасчёт геометрии, либо задать каждую сторону вручную и посмотреть, какой получится полезный объём. Понимание этого принципа критично, если вы хотите, чтобы корпус был и акустически правильным, и удобным в реальной эксплуатации.

Основания корпусов: 2D-фигура за каждой формой

В основе любого корпуса в Speaker Box Lite лежит фигура основания. Представьте чертёж в плоскости, который программа выдавливает в трёхмерное тело.

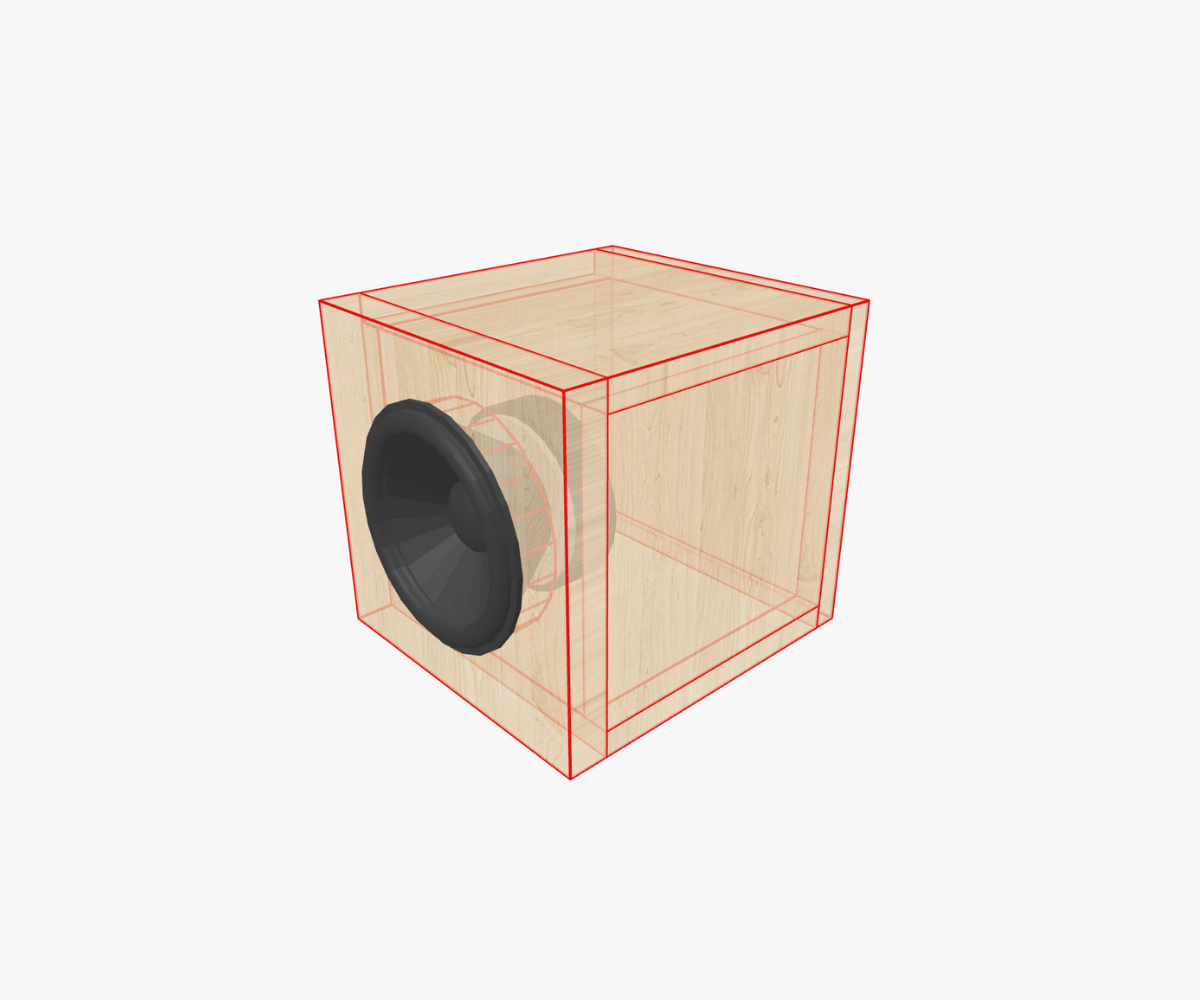

• Simple Quad — простая прямоугольная форма.
• One-Side Trapezoid — трапеция с одним наклонным боком, популярная в автомобильных сабвуферах для установки к наклонной спинке сиденья или стенке багажника.
• Two-Side Trapezoid — симметричная трапеция, снижающая вероятность стоячих волн.
• Wedge или Double Wedge — клиновидные формы, позволяющие уменьшить глубину корпуса без потери внутреннего объёма.

Это лишь часть доступных оснований. Каждое основание — это 2D-фигура в плоскости YZ (высота и длина), которая превращается в 3D путём выдавливания вдоль оси X (ширина). Отличие одной фигуры от другой заключается в дополнительных смещениях её точек. В трапеции, например, задаётся, насколько верхняя или нижняя грань смещена относительно основания, а в клине — смещение одной из сторон.

Основание — это не декоративный выбор. Это правило, по которому программа формирует реальный корпус. От выбранной фигуры зависит, как можно установить динамик, как расположить порты и впишется ли корпус в заданные габаритные ограничения.

Ограничивающий бокс: внешний каркас

Выбрав основание, вы задаёте ему рамки — bound box, ограниченный шириной, высотой и длиной.

Bound box — это своего рода форма, в которую «встраивается» основание. Программа растягивает и сдвигает фигуру так, чтобы она соответствовала этим ограничениям. Это позволяет, например:

• ограничить глубину корпуса, чтобы он влез под стол;
• зафиксировать ширину по расстоянию между арками колёс в багажнике;
• удержать высоту в пределах полки или ниши.

Таким образом, вы задаёте максимальные габариты, а Speaker Box Lite адаптирует основание внутри них.

Дополнительные размеры оснований

Кроме основных параметров (ширина, высота, длина), разные основания требуют собственных дополнительных размеров.

Для трапеции это смещения вроде DW0, DW1 — они определяют, насколько боковые стенки отклоняются от габаритного прямоугольника. Для клина задаётся смещение одной стороны. Эти параметры превращают фигуру в гибкий инструмент, который можно подстраивать под практические и эстетические задачи.

Таким образом, два конструктора, задав одинаковые габариты, но выбрав разные основания, получат совершенно разные по форме корпуса.

Lock VB и свободные размеры: два режима работы

Speaker Box Lite предлагает два режима:

1. Lock VB (фиксация полезного объёма)
2. Свободные размеры (Lock VB выключен)

Как изменить размеры корпуса

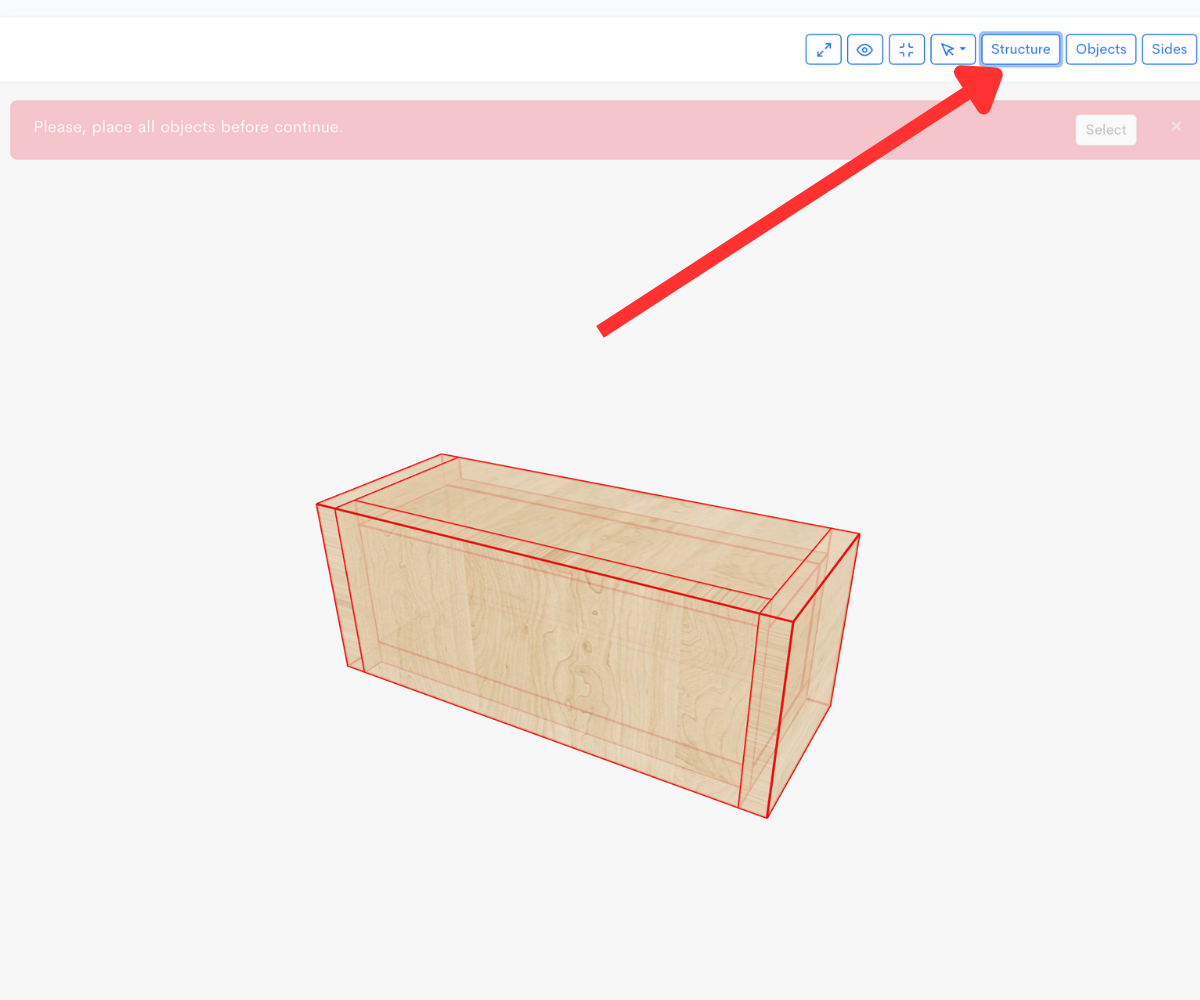

Изменять размеры можно двумя способами: через окно свойств корпуса или прямо в 3D-визуализации.

3D-визуализация

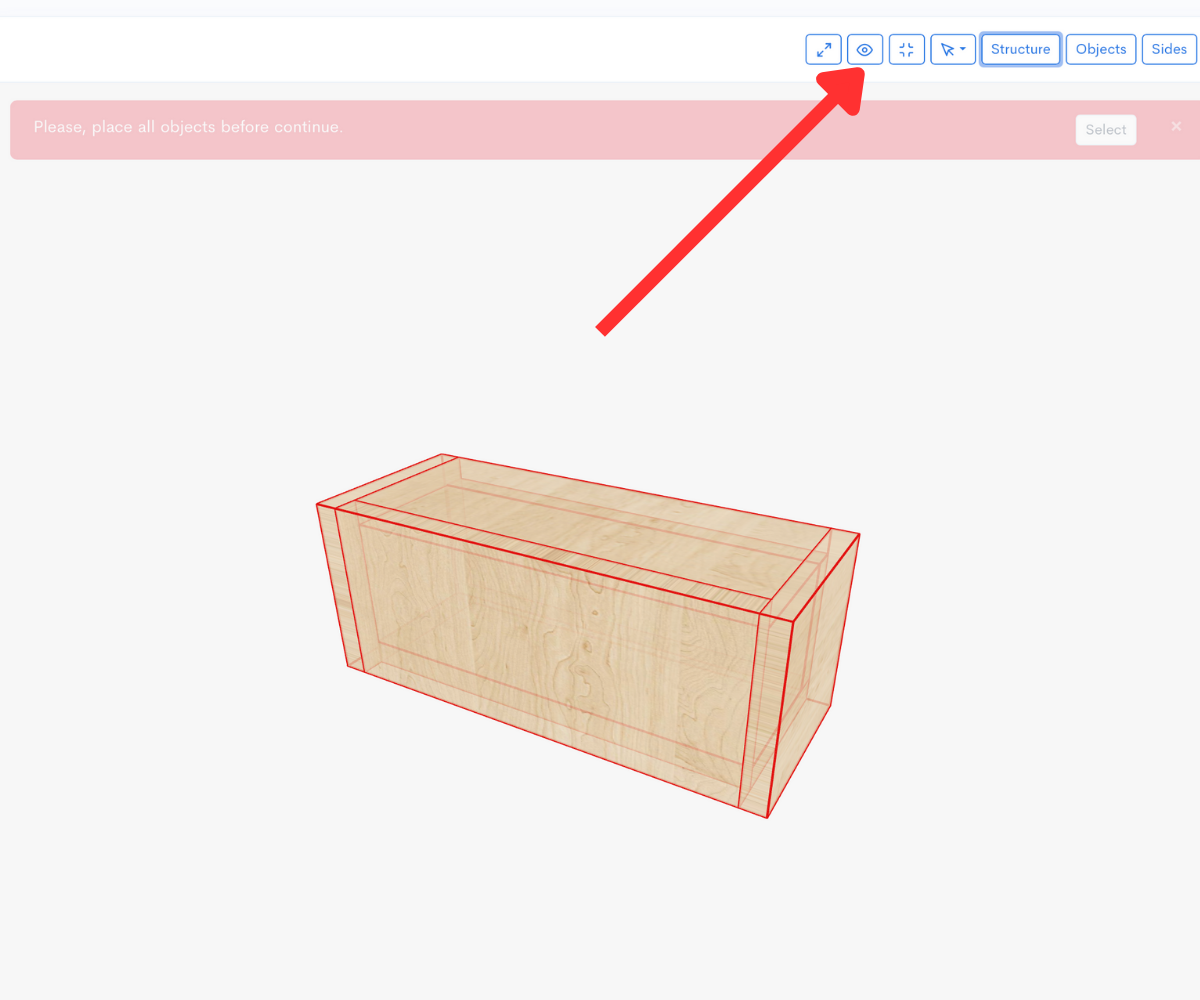

Включите опцию Box Bounds. Появится каркас с размерами и подписями. Щёлкнув по подписи, вы откроете окно изменения размера, где можно задать новое значение или изменить вычисляемый параметр при активном Lock VB.

Этот способ даёт мгновенную визуальную обратную связь и особенно удобен при сложных формах.

Практическое значение

Контроль размеров напрямую отражается на звуке:

• уменьшение объёма у ЗЯ делает бас более быстрым, но менее глубоким;
• трапециевидная форма снижает стоячие волны, но усложняет установку порта;
• толстые стенки повышают жёсткость, но уменьшают литраж — и тут режим Lock VB становится спасением.

Рабочий процесс: от идеи к точности

Обычно шаги выглядят так:

1. Выбрать основание под задачу.
2. Задать габариты bound box.
3. Решить: фиксировать Vb или оставить свободные размеры.
4. Ввести значения в окне свойств.
5. Отрегулировать визуально в 3D через Box Bounds.
6. Проверить полученный объём на вкладке Enclosure.

Именно здесь особенно заметно преимущество Speaker Box Lite. В традиционном подходе любое изменение требовало заново пересчитывать корпус в одной программе и перерисовывать в другой. Здесь всё перестраивается автоматически. Стоит изменить параметр — и программа пересчитает объёмы, обновит геометрию и графики, позволяя сразу оценить акустику.

Заключение

Изменение размеров корпуса в Speaker Box Lite — это не просто ввод чисел. Это комплексный процесс, основанный на фигуре основания, ограничивающем боксе и выбранном режиме работы с объёмом.

Два подхода — через окно свойств и через 3D-визуализацию — дают свободу работать так, как удобно именно вам.

Speaker Box Lite превращает редактирование размеров из утомительной рутины в точный и удобный инструмент проектирования. Хотите ли вы выжать максимум из компактного сабвуфера или встроить систему в ограниченное пространство автомобиля — у вас есть и концептуальное понимание, и практический процесс для достижения цели.
