O Mundo das Caixas Band-Pass: Explorando os Designs de 4ª e 6ª Ordem

O Fascínio das Caixas Band-Pass

No mundo do design de alto-falantes, existe um tipo de caixa que frequentemente desperta curiosidade entre os entusiastas: a caixa band-pass. Diferente dos designs selados ou bass-reflex, que deixam você ouvir o falante diretamente, a caixa band-pass esconde o driver completamente dentro da estrutura. O que chega aos seus ouvidos é apenas o som filtrado que sai pelos dutos ou câmaras. Esse conceito não apenas altera a sensação dos graves, mas também permite ao construtor esculpir a resposta de frequência como se fosse uma obra de arte sonora.

As caixas band-pass recebem esse nome porque funcionam como um filtro acústico, deixando passar apenas uma determinada faixa de frequências e cortando o restante. São particularmente populares em sistemas automotivos e em situações onde se deseja graves potentes e focados. Com o design certo, um sistema band-pass pode produzir níveis de pressão sonora impressionantes, graves profundos e um impacto característico que muitos ouvintes adoram.

Mas não existe apenas um tipo de caixa band-pass. As variações são várias, cada uma com seus próprios compromissos em termos de tamanho, afinação, eficiência e caráter tonal. As famílias mais comuns são a band-pass de 4ª ordem e a band-pass de 6ª ordem, que por sua vez se divide em duas versões: paralelo e série. Vamos explorá-las uma por uma.

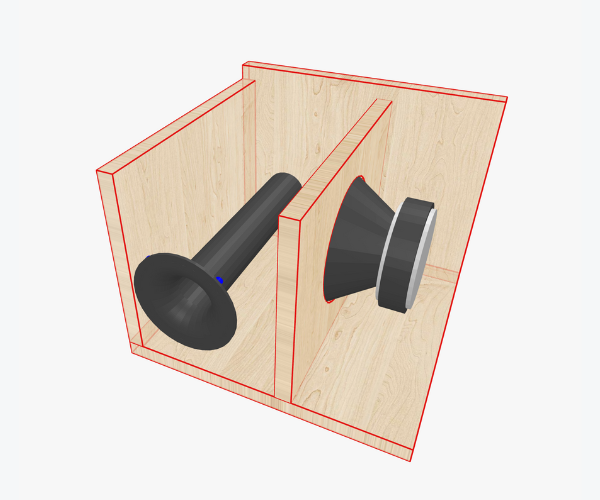

Caixa Band-Pass de 4ª Ordem

A band-pass de 4ª ordem é frequentemente considerada o “ponto de entrada” neste universo. Ela consiste em uma câmara selada atrás do driver e uma câmara duto à frente. O lado selado controla o movimento do falante, enquanto o lado duto molda a saída sonora.

Como soa e se comporta:

Uma caixa de 4ª ordem é capaz de oferecer graves fortes e impactantes. É relativamente compacta em comparação a alguns designs de 6ª ordem, e sua afinação permite ao construtor decidir entre enfatizar um pico mais estreito e intenso ou uma faixa de frequências mais ampla e suave.

Vantagens:

• Geralmente menor em tamanho do que as caixas band-pass de ordens superiores.
• Produz alta eficiência dentro da faixa ajustada.
• Oferece impacto e “punch” nos graves.

Desvantagens:

• Largura de banda limitada: a faixa de frequências utilizável é estreita.
• Fora da faixa ajustada, o desempenho cai rapidamente.
• Requer afinação cuidadosa, pois pequenas mudanças podem afetar bastante o resultado.

Para quem gosta de graves que fazem tremer o peito e não se importa em concentrar a energia em uma faixa mais estreita, o design de 4ª ordem é uma escolha empolgante.

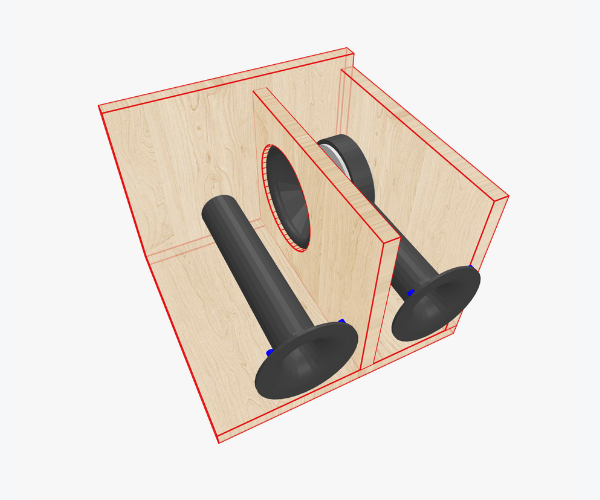

Caixa Band-Pass de 6ª Ordem: Paralelo

Quando os projetistas buscam mais flexibilidade e uma faixa de frequência utilizável mais ampla, recorrem às caixas de 6ª ordem. No design paralelo, tanto a câmara frontal quanto a traseira são duto, cada uma ajustada para diferentes frequências. O resultado é um sistema de dupla ressonância que pode ampliar a largura de banda e a eficiência em comparação ao de 4ª ordem.

Como soa e se comporta:

A band-pass de 6ª ordem em paralelo geralmente entrega uma resposta de graves mais cheia e estendida, alcançando tanto as notas mais baixas quanto as mais altas da região grave. O design pode ser ajustado para máxima potência, tornando-se um favorito em competições de SPL (nível de pressão sonora).

Vantagens:

• Largura de banda mais ampla que a de 4ª ordem.
• Maior eficiência em uma faixa mais extensa.
• Pode ser afinada para graves profundos ou para maior presença no médio-grave.

Desvantagens:

• Requer volume de caixa maior em comparação à de 4ª ordem.
• Mais complexa de projetar e simular corretamente.
• Risco de resposta irregular se não for bem balanceada.

O design paralelo de 6ª ordem é ideal para quem busca versatilidade. Pode ser um monstro no porta-malas de um carro ou no home theater quando bem projetado, oferecendo uma mistura de profundidade e autoridade.

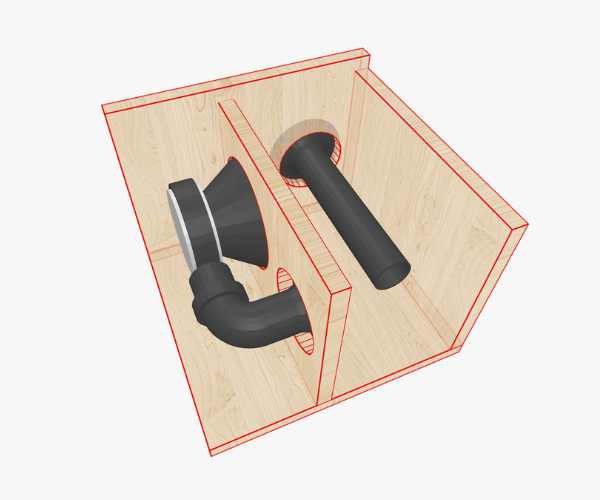

Caixa Band-Pass de 6ª Ordem: Série

A versão em série da 6ª ordem é mais rara, mas tem seus fãs. Aqui, o som passa sequencialmente pelas duas câmaras antes de sair, o que faz com que a saída do driver seja filtrada por múltiplas etapas acústicas. Isso gera uma queda muito acentuada fora da faixa útil, com uma resposta de frequência altamente controlada dentro dela.

Como soa e se comporta:

As caixas band-pass de 6ª ordem em série soam extremamente firmes e focadas. Conseguem alcançar um pico de frequência preciso e rejeitar fortemente as faixas indesejadas. Em algumas aplicações, essa precisão é valiosa — como em cenários de competição onde é necessário obter o máximo impacto em uma faixa específica.

Vantagens:

• Efeito de filtragem muito acentuado.
• Pode gerar saída impressionante dentro da faixa projetada.
• Útil para aplicações especializadas como competições de SPL.

Desvantagens:

• Largura de banda muito limitada.
• O tamanho da caixa pode se tornar impraticável.
• Mais difícil de projetar do que as versões paralelas.

As caixas em série de 6ª ordem não são para o construtor casual. Mas para quem busca um objetivo sonoro muito específico, são ferramentas fascinantes.

Como Escolher a Caixa Band-Pass Certa

Qual é o melhor design? A resposta depende totalmente dos seus objetivos.

• Se você deseja simplicidade e impacto, a band-pass de 4ª ordem é uma forte candidata.
• Se prefere maior largura de banda e flexibilidade, a de 6ª ordem paralela costuma ser o melhor caminho.
• Se você é um competidor ou especialista em busca de precisão absoluta, a de 6ª ordem em série pode ser a escolha.

Todos esses designs são sensíveis à escolha do falante e a parâmetros como Qts, Vas e Fs. Uma combinação inadequada entre driver e caixa pode levar a resultados decepcionantes. É aqui que entram as ferramentas de simulação modernas.

Projetando com o Speaker Box Lite

A beleza da tecnologia atual é que você não precisa mais depender apenas de tentativa e erro com madeira, cola e suposições. Com o Speaker Box Lite, todos esses tipos de caixas — da simples 4ª ordem até a exótica 6ª ordem em série — podem ser simulados e otimizados antecipadamente.

Você pode inserir os parâmetros do seu driver, explorar diferentes volumes e afinações e visualizar curvas de resposta antes mesmo de cortar um único painel. Isso economiza tempo, dinheiro e frustração, além de permitir experimentos à vontade. Quer um pico estreito e poderoso? Experimente uma 4ª ordem. Quer uma faixa de graves mais ampla e musical? Simule uma 6ª ordem paralela. O Speaker Box Lite torna essa exploração acessível para iniciantes e poderosa para especialistas.

Considerações Finais

As caixas band-pass não são os designs mais comuns, mas possuem uma magia especial. Podem ser altas, podem ser precisas, podem ser altamente especializadas — e são sempre fascinantes de construir. Seja criando uma compacta 4ª ordem para o uso diário ou experimentando uma poderosa 6ª ordem paralela, a jornada é tão empolgante quanto o resultado.

O que une todos esses projetos é a ideia de esculpir o som. Diferente de outros tipos de caixas que apresentam o driver de forma direta, as band-pass trabalham com controle, direção e caráter. E com as ferramentas certas, como o Speaker Box Lite, você pode transformar esses projetos ousados em realidade com confiança.
