Caixas Bass-Reflex: A Arte de Sintonizar um Grave Profundo e Eficiente

O Som do Ar em Movimento

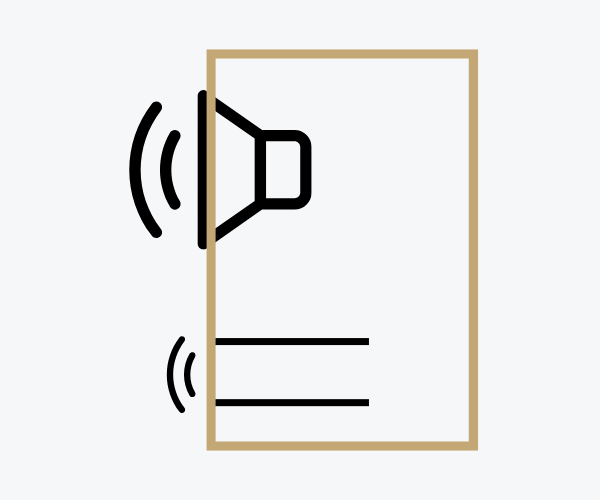

Quando você pensa em um grave poderoso, geralmente está ouvindo mais do que apenas o alto-falante. Grande parte desse som profundo e envolvente vem do uso inteligente de uma caixa com duto, conhecida como bass-reflex. Diferente das caixas seladas, que aprisionam o ar atrás do driver como uma mola, as bass-reflex utilizam um elemento acústico adicional: um duto ou respiro sintonizado.

Esse duto atua como um ressonador, reforçando a saída em baixas frequências em uma faixa cuidadosamente escolhida. O resultado é mais grave com a mesma potência de amplificação, maior eficiência e, muitas vezes, a sensação de um som grave “sem esforço”. Mas, como em todo projeto de áudio, há compromissos.

Por Que Escolher uma Caixa Bass-Reflex?

O maior motivo é a eficiência. Um driver em uma caixa bass-reflex não trabalha sozinho: o duto contribui para a saída. Na frequência de sintonia, o cone se movimenta menos, enquanto o duto “respira” a maior parte da energia para o ambiente. Isso reduz o esforço mecânico do driver e permite curtir graves mais altos sem sobrecarregar o falante.

Em subwoofers para home theater, sistemas automotivos ou setups de clube, essa eficiência é valiosa. Você não precisa de um amplificador enorme para agitar o ambiente. Uma caixa bass-reflex bem ajustada pode entregar graves intensos no peito e ainda ser relativamente compacta em comparação a uma caixa selada de mesma extensão.

Outra vantagem é a flexibilidade de sintonia. Dependendo do objetivo, é possível buscar uma resposta muito plana (estilo monitor de estúdio) ou moldar deliberadamente um “realce de grave” para enfatizar certas frequências — algo popular em sistemas automotivos, onde o impacto entre 40–50 Hz é bastante desejado.

As Desvantagens: Onde o Bass-Reflex Sofre

Toda escolha em áudio tem um custo. No caso do bass-reflex, o maior desafio é a precisão e o controle. Como o duto funciona como um ressonador, ele atua de forma eficiente apenas em uma faixa estreita. Abaixo da sintonia, o driver fica praticamente sem carga acústica, movimentando-se livremente. Isso pode gerar distorções e até danos se não houver cuidado.

As caixas bass-reflex também tendem a ser maiores que as seladas quando se busca uma resposta plana. O volume extra é necessário para o duto ressoar corretamente. E embora a eficiência seja mais alta, o caráter do grave pode soar menos “enxuto” do que em caixas seladas, especialmente se a sintonia não for ideal.

Além disso, os próprios dutos trazem desafios: ruído (“sopro”) se forem pequenos demais, ou comprimentos excessivos se o objetivo for uma sintonia muito baixa em caixas compactas.

O Papel do Qts na Adequação ao Bass-Reflex

O valor de Qts (fator total de amortecimento, unindo componentes mecânicos e elétricos) é um indicador-chave da adequação de um driver para caixas bass-reflex.

• Drivers com Qts entre 0,25 e 0,45 são os candidatos ideais.
• Qts muito baixo (abaixo de 0,2) pode exigir caixas enormes para funcionar bem.
• Qts alto (acima de 0,5) costuma render melhor em caixas seladas ou baffle infinito, pois no bass-reflex tende a produzir graves exagerados e pouco controlados.

Em resumo, se a ideia é um projeto específico para caixa com duto, o intervalo de 0,3–0,4 é a zona de ouro.

Alinhamentos Clássicos: Diferentes Sabores de Bass-Reflex

Ao longo das décadas, engenheiros desenvolveram alinhamentos padronizados, cada um equilibrando tamanho, sintonia e caráter do grave de forma distinta:

• Max Flat Amplitude (Butterworth B4): prioriza a resposta mais linear possível, sem picos ou vales. Exige caixas maiores, mas oferece graves limpos, ideais para uso crítico.
• Boom Box (BB4 / SBB4): gera um leve realce logo acima da sintonia. Mais eficiência nos graves, com impacto adicional, muito apreciado em sistemas automotivos ou de festa.
• Quasi-Third-Order Butterworth (QB3 / SQB3): compromisso entre tamanho reduzido e resposta relativamente suave. Menos preciso que o “max flat”, mas prático para caixas portáteis ou ambientes limitados.
• Chebyshev (C4 / SC4): solução matemática que permite caixas bastante compactas, ainda com boa extensão de grave. O preço é uma resposta menos plana, com ondulações ou realces perceptíveis.

Cada alinhamento representa uma filosofia de projeto. Você prefere precisão clínica ou impacto e eficiência? A resposta depende do contexto de uso.

Soluções Modernas: A Abordagem do Speaker Box Lite

Antigamente, projetar uma caixa bass-reflex significava passar horas com tabelas, cálculos manuais de volumes e dutos ou intermináveis testes em planilhas. Esse tempo já passou.

Com o Speaker Box Lite, basta inserir os parâmetros básicos de Thiele-Small (Fs, Vas, Qts) e visualizar de imediato como o driver se comportará. O software sugere volumes e sintonia para todos os alinhamentos clássicos citados.

Mas há mais: o programa oferece dois modos exclusivos que vão além da teoria tradicional:

• Optimum Volume: busca o menor volume possível que ainda aproxime uma resposta plana. Ideal quando falta espaço físico, mas você não quer picos artificiais.
• Bass Mode: cria um realce controlado em uma frequência escolhida. Quer mais energia em 45 Hz para bater forte no carro? Ou 30 Hz para impacto cinematográfico? O Speaker Box Lite calcula o volume e a sintonia ideais.

Essas funções tornam o projeto mais intuitivo e próximo das necessidades reais de cada usuário.

Tamanho da Caixa e o Fator Humano

O “melhor” projeto não é sempre o maior ou o mais linear no papel. Salas, porta-malas e estúdios têm impressões acústicas próprias. Uma caixa perfeitamente plana em simulação pode soar fraca em um ambiente que absorve determinadas frequências.

Da mesma forma, uma caixa pequena com leve “boom” pode soar perfeita em locais onde o ganho de sala reforça os graves. É por isso que simulações são tão úteis: fornecem o ponto de partida, mas o ouvido e o ambiente determinam o ajuste final.

Conclusão: O Equilíbrio Entre Eficiência e Controle

As caixas bass-reflex representam a essência do design de alto-falantes: um equilíbrio entre física, eficiência e gosto pessoal. Elas entregam graves poderosos com alta eficiência, mas exigem cuidado no cálculo e na escolha do driver.

Com Qts adequado, alinhamento bem definido e o auxílio de ferramentas modernas como o Speaker Box Lite, é possível criar caixas não apenas potentes, mas também musicais e expressivas.

Seja para home theater, campeonatos de som automotivo ou sistemas de PA compactos, o bass-reflex continua sendo uma das escolhas mais versáteis e recompensadoras para alcançar um grande som.
