La Caja Band-Pass de 6.º Orden en Serie: Potencia, Precisión y la Búsqueda del Bajo

Introducción: Una Caja Creada para los Amantes del Bajo

Cuando hablamos de recintos acústicos, algunos diseños destacan de inmediato por su practicidad: la caja sellada por su claridad, la bass-reflex por su equilibrio entre tamaño y rendimiento. Pero en el escalón superior de los recintos que buscan máxima presión sonora, vive un diseño tan reverenciado como temido: la caja band-pass de 6.º orden en serie.

No es una caja para principiantes. No perdona errores de cálculo. Pero, cuando está bien ejecutada, desata una ola de energía en bajas frecuencias difícil de igualar. El 6.º orden en serie es un verdadero especialista: no se conforma con entregar graves, busca que los sientas en todo tu cuerpo.

¿Qué es exactamente una caja Band-Pass de 6.º Orden en Serie?

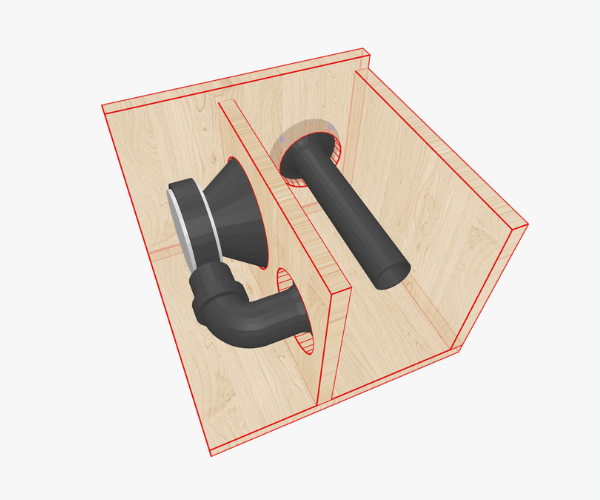

Imagina una mezcla entre dos mundos. El altavoz se encuentra encerrado entre dos cámaras, ambas ventiladas mediante puertos.

A diferencia del band-pass de 4.º orden, donde solo una cámara es ventilada, el 6.º orden en serie va más allá: tanto la cámara frontal como la trasera tienen su propio puerto. Esto significa que la onda sonora pasa por dos filtros acústicos consecutivos.

El resultado: un sistema capaz de afinarse con gran precisión, logrando un nivel de salida impresionante en el rango de frecuencias deseado. Por eso no sorprende que los fanáticos del car audio y los competidores de SPL adoren este tipo de cajas. Suenan fuertes, contundentes y crean una experiencia física con cada golpe de bajo.

Ventajas: Por qué elegir el 6.º Serie

La razón principal para asumir la complejidad de este diseño se resume en una palabra: bajos.

En comparación con un 4.º orden o incluso con el 6.º paralelo, el 6.º en serie logra un refuerzo de graves brutal. Bien sintonizado, puede entregar niveles asombrosos de presión sonora: bajos que no solo se escuchan, sino que golpean el pecho y hacen vibrar el entorno.

Otra ventaja es la eficiencia. Para un mismo driver y potencia de amplificación, la caja de 6.º serie suele generar más salida que un reflex tradicional o un 4.º orden. Esto significa que se puede alcanzar un SPL serio sin necesidad de amplificadores gigantescos.

Finalmente, la flexibilidad de sintonía es un punto fuerte. Al tener ambas cámaras con puerto, el diseñador puede elegir enfatizar distintas bandas de frecuencia: un golpe de medios-graves contundente o un retumbe sub-bajo que sacuda los cimientos.

Desventajas: El Precio del Poder

Claro que no todo es perfecto.

En primer lugar, el tamaño. En comparación con una caja de 4.º orden, el 6.º serie necesita más volumen interno. Y frente al 6.º paralelo, la versión en serie también suele exigir recintos más grandes. Esto lo hace poco ideal para espacios reducidos.

La complejidad de diseño es otra barrera. Un cálculo mal hecho en la relación de volúmenes o en la longitud de los puertos, y el resultado será decepcionante: graves huecos, turbios o directamente inservibles.

La respuesta en frecuencia también es limitada. Este diseño se especializa en un rango estrecho, con un rendimiento espectacular en su punto dulce, pero débil fuera de él. No tiene la versatilidad de un reflex.

Por último, está la dificultad de construcción. Dos cámaras ventiladas, dos puertos, refuerzos internos… no es un proyecto fácil para un taller sin experiencia.

Comparación de Graves con Otros Diseños

• Frente al Band-Pass 4.º Orden: el 4.º orden es más compacto y versátil, pero el 6.º serie genera mucho más bajo. Si el 4.º orden es un atleta equilibrado, el 6.º serie es un culturista especializado.
• Frente al Band-Pass 6.º Paralelo: el paralelo reparte la energía en un espectro más amplio, resultando más musical y polivalente. El serie concentra toda su fuerza en un rango más angosto, logrando más presión máxima, pero menos utilidad fuera de su sintonía. Es como comparar un todoterreno con un coche de carreras de arrancones.

La Sintonía: El Arte del Ajuste

La verdadera magia del 6.º serie está en su sintonía. Al poder jugar con las dimensiones de ambas cámaras y de sus puertos, se puede esculpir la respuesta a voluntad.

¿Quieres un golpe de medios-graves agresivo? Sintoniza más alto. ¿Prefieres un temblor profundo de sub-bajos? Ajusta más bajo. Las posibilidades son enormes, pero el margen de error es mínimo.

Aquí es donde las herramientas modernas cambian el panorama. Con Speaker Box Lite, se puede modelar un band-pass de 6.º orden en serie con precisión, probando cómo cada ajuste de volumen o puerto afecta la curva final. Así, en lugar de desperdiciar madera y tiempo, el diseño se afina sobre la pantalla antes de cortar la primera pieza.

El Driver Ideal: Qts y Otros Parámetros

No todos los altavoces funcionan bien en este tipo de caja. Uno de los parámetros críticos es el Qts.

Los drivers con valores bajos a medios de Qts (aprox. entre 0.2 y 0.5) son los más adecuados. Los motores con bajo Qts ofrecen mayor control, lo que encaja perfectamente con las resonancias dobles de esta caja. Un altavoz con Qts alto tiende a sonar suelto o embarrado en este diseño.

Otros parámetros como Fs (frecuencia de resonancia) y Vas (volumen equivalente) también cuentan, pero el Qts es la brújula principal para seleccionar el driver correcto.

Cómo Speaker Box Lite Marca la Diferencia

Diseñar una caja de 6.º serie puede sonar intimidante. Y lo es. Pero con Speaker Box Lite, el proceso se vuelve mucho más accesible.

La aplicación no solo calcula volúmenes y longitudes de puertos, sino que muestra visualmente la interacción entre driver y recinto. Permite modificar parámetros como Qts, Vas o frecuencias de sintonía y ver de inmediato cómo cambia la respuesta y la eficiencia.

Para entusiastas y profesionales, esto es un antes y un después. Ya no se depende de prueba y error: se obtiene una ruta clara desde las especificaciones del driver hasta la caja terminada. Además, Speaker Box Lite permite comparar directamente un diseño de 6.º serie con alternativas como reflex o band-pass de 4.º orden, ayudando a tomar la mejor decisión para cada proyecto.

Conclusión: Una Caja para los Valientes

La caja band-pass de 6.º orden en serie no es para cualquiera. Es grande, exigente y no perdona fallos. Pero para quienes aceptan el reto, la recompensa es enorme: graves demoledores, eficiencia que exprime al máximo tu amplificador y la satisfacción de dominar uno de los diseños más complejos de la ingeniería acústica.

Para competidores de car audio, fanáticos del bajo o simplemente quienes buscan una experiencia extrema, el 6.º serie sigue siendo una joya. Y gracias a herramientas como Speaker Box Lite, construir este “monstruo” ya no exige un título en acústica, solo pasión, paciencia y el deseo de sentir la música tanto como escucharla.
