Cajas Band-Pass de 6º Orden en Paralelo: Potencia, Eficiencia y Secretos de Afinación

El Encanto de las Cajas Band-Pass de 6º Orden en Paralelo

En el universo de los recintos acústicos, existe una categoría que suele sacar la sonrisa más grande a los amantes del bajo: la caja band-pass de 6º orden en paralelo. Pertenece a la familia de los diseños band-pass, pero lleva el principio al extremo, ofreciendo cantidades extraordinarias de graves con cámaras cuidadosamente afinadas.

A diferencia de una caja sellada o bass-reflex, en un band-pass el altavoz queda oculto dentro del recinto y el sonido llega al oyente únicamente a través de puertos. Esto da al diseñador libertad para esculpir la respuesta en una ventana de frecuencias específica —la “banda” en band-pass—. Con la variante de 6º orden en paralelo, esa escultura sonora se vuelve más dramática, potente y eficiente.

¿Qué la Hace Diferente de una Band-Pass de 4º Orden?

Muchos aficionados descubren primero el diseño band-pass de 4º orden, con una cámara sellada y otra ventilada. Es compacto, relativamente simple y puede ofrecer graves satisfactorios.

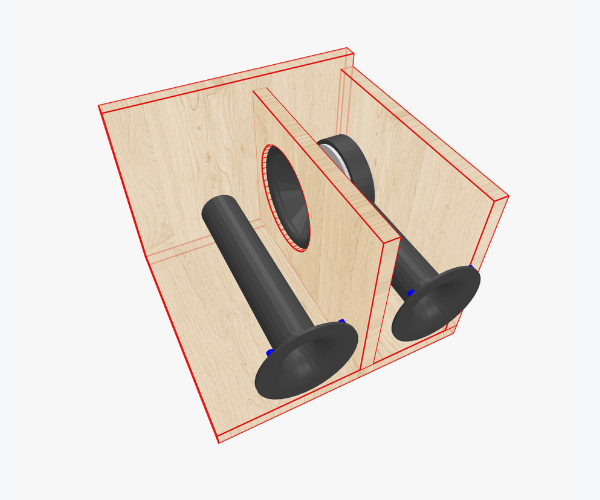

Pero la de 6º orden en paralelo juega en otra liga. En lugar de una cámara sellada, cuenta con dos cámaras ventiladas —una delante y otra detrás del altavoz—. Ambas se afinan a frecuencias distintas y, al combinarse, crean una banda de paso más amplia y con mayor refuerzo. El resultado: más graves, más presión sonora y una caja que parece respirar con energía.

Eso sí, el precio de esta ganancia es evidente: el recinto suele ser más grande. Frente a un diseño de 4º orden, la caja de 6º orden en paralelo requiere más volumen interno para alcanzar la afinación correcta. Esto significa más material, más peso y mayor tamaño.

Ventajas de la Caja Band-Pass 6º Paralelo

La ventaja principal se resume en una palabra: cantidad de graves. Pocos diseños pueden competir con la salida que entrega una band-pass de 6º orden en paralelo bien afinada. Gracias a sus dos puertos, el altavoz trabaja de manera eficiente y con menor esfuerzo mecánico, ya que ambas cámaras comparten la carga de la sintonía.

Este diseño también es muy eficiente. Con la misma potencia de amplificación, se obtiene mayor presión sonora que con una caja sellada, e incluso más que con algunos diseños bass-reflex. Para quienes buscan máximos decibelios en competiciones o simplemente desean graves que hagan vibrar la habitación, esta eficiencia es oro puro.

Otra gran ventaja es la flexibilidad en la afinación. Ajustando los dos puertos a frecuencias diferentes, se puede moldear la curva de respuesta. Algunos prefieren un ancho de banda amplio para escuchar de todo, mientras que otros apuntan a un pico agresivo y estrecho que haga retumbar las pistas de bajos con autoridad.

Desventajas a Considerar

Por supuesto, ningún diseño es perfecto. La desventaja más obvia es el tamaño. Dos cámaras ventiladas ocupan espacio, y en coches pequeños o habitaciones reducidas puede ser complicado justificarlo.

Otra limitación es la complejidad de diseño y construcción. Mientras que una caja sellada o bass-reflex puede armarse con fórmulas sencillas, la band-pass de 6º orden en paralelo exige mayor precisión. Si la afinación no es correcta, la caja puede sonar retumbante, irregular o con menos eficiencia de la esperada. Los puertos requieren cálculos finos para evitar turbulencias y resonancias indeseadas.

Finalmente, está el carácter sonoro. Las cajas band-pass suelen criticarse por no ser tan transparentes en frecuencias medias o superiores. La de 6º orden en paralelo está optimizada para potencia, no para naturalidad. Si buscas fidelidad musical absoluta, quizás otro diseño encaje mejor.

Qué Valores de Qts Son los Adecuados

Una de las reglas de oro al elegir un altavoz para este tipo de caja es revisar el parámetro Qts. Este valor, dentro de los parámetros Thiele-Small, indica el equilibrio entre amortiguación mecánica y eléctrica del driver.

En cajas band-pass de 6º orden en paralelo funcionan mejor los altavoces con Qts bajo a moderado (entre 0.25 y 0.45). Un Qts bajo significa que el driver está bien controlado y aprovecha la doble cámara sin volverse retumbante. Por el contrario, los altavoces con Qts alto suelen rendir mejor en cajas selladas, donde el control de resonancias es natural.

Elegir el driver con el Qts adecuado asegura que la caja se comporte como se espera, maximizando eficiencia y claridad en su banda de trabajo.

Secretos de Afinación

Afinar una caja band-pass de 6º orden en paralelo es un arte delicado. No basta con pensar en cada cámara por separado: lo importante es cómo interactúan entre sí. Una puede afinarse más baja para cubrir el subgrave, y la otra más alta para dar pegada en el rango superior de bajos.

Así se consigue una curva combinada con gran salida en un ancho de banda amplio. Los aficionados experimentan con distintas longitudes y diámetros de puertos, hasta lograr el equilibrio perfecto entre profundidad y pegada.

Aquí es donde entra en juego el software de simulación. Sin un modelado adecuado, es fácil equivocarse y terminar con una caja que enfatice las frecuencias equivocadas.

Cómo Speaker Box Lite Simplifica el Proceso

Diseñar una caja band-pass de 6º orden en paralelo a mano puede intimidar, pero hoy existen herramientas que lo hacen accesible. Speaker Box Lite permite introducir los parámetros del altavoz y simular el comportamiento de la caja antes de cortar una sola pieza de madera.

Con unos pocos ajustes se puede ver cómo cambian la respuesta y la eficiencia al variar los volúmenes de las cámaras o las longitudes de los puertos. ¿Quieres más salida a 40 Hz? Basta con alargar un puerto. ¿Prefieres una extensión más suave en subgraves? Ajusta el volumen trasero. El programa hace los cálculos mientras tú te concentras en la parte creativa de la afinación.

Esto es crucial, porque un error en un diseño de 6º orden cuesta caro: modificar la caja una vez construida no es tarea sencilla. Con Speaker Box Lite, llegas al resultado correcto desde el inicio.

¿Para Quién es Ideal una Caja Band-Pass de 6º Orden en Paralelo?

Este diseño no es para todos. Si lo que necesitas es una caja compacta o buscas fidelidad absoluta en todo el espectro, quizás las desventajas pesen demasiado.

Pero si tu meta es máxima presión sonora, alta eficiencia y la emoción física de sentir los graves, entonces la band-pass de 6º orden en paralelo es difícil de superar. Brilla en competiciones, en sistemas de car audio y en cualquier lugar donde los oyentes quieran sentir el bajo tanto como escucharlo.

Conclusión

La caja band-pass de 6º orden en paralelo es uno de los diseños más ambiciosos y gratificantes del mundo del audio. Es grande, compleja y exigente, pero cuando se construye correctamente, entrega un bajo que se siente vivo.

Con un driver de Qts moderado, una afinación precisa de ambas cámaras y el apoyo de un software como Speaker Box Lite, cualquiera puede desbloquear el potencial de este diseño poderoso.

Para quienes aman mover el aire, buscan eficiencia y desean potencia por encima de todo, la caja de 6º orden en paralelo no es solo una opción: es el pináculo del rendimiento en graves.
