Panduan Lengkap Membaca Grafik Speaker Box Lite - Cara Analisis Simulasi

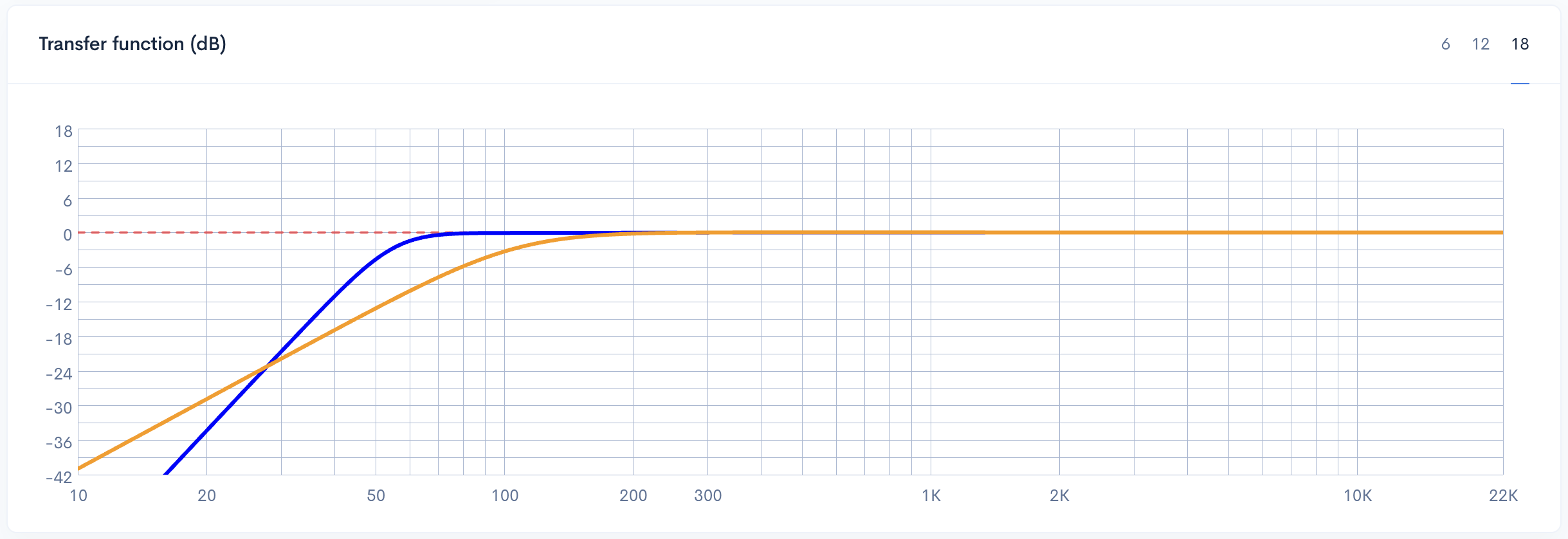

Plot Fungsi transfer (dB)

Plot Fungsi transfer menampilkan respons frekuensi ter-normalisasi speaker, terlepas dari daya input. Plot ini berfokus secara eksklusif pada bagaimana geometri boks dan penyetelan memengaruhi output. Garis 0dB mewakili sensitivitas nominal driver - respons datar pada 0dB menunjukkan reproduksi sinyal yang akurat.

"Lutut" kurva menandakan transisi menuju roll-off bass rendah. Patokan penting di sini adalah titik F3 - frekuensi di mana respons turun sebesar 3dB - yang mendefinisikan jangkauan frekuensi rendah efektif sistem.

Kemiringan roll-off mengidentifikasi tipe boks: boks sealed biasanya memiliki kemiringan 12dB/oktaf yang landai untuk transisi yang bertahap, sedangkan desain ported menunjukkan kemiringan 24dB/oktaf yang lebih curam. Meskipun sistem ported sering kali menawarkan ekstensi yang lebih dalam, kemiringan roll-off yang lebih curam berarti energi bass menurun dengan cepat di bawah frekuensi tuning.

Grafik Sound Pressure Level - SPL (dB)

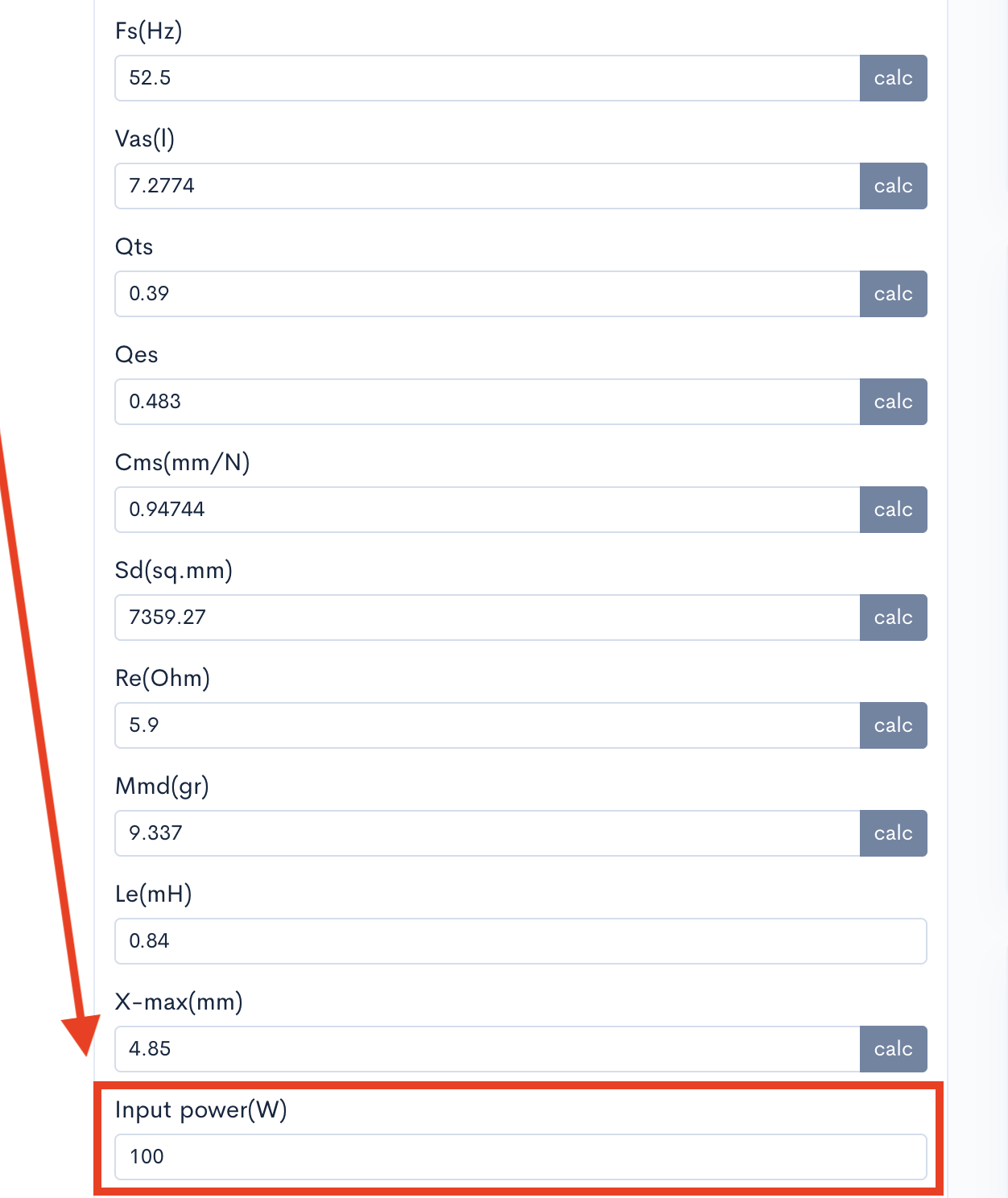

Berbeda dengan Fungsi transfer, yang memberikan gambaran relatif tentang perilaku boks, grafik Sound Pressure Level (SPL) menampilkan tingkat output absolut dalam desibel. Plot ini memperhitungkan dua variabel dunia nyata yang vital: sensitivitas intrinsik driver dan daya listrik yang disuplai ke voice coil. Dengan menyesuaikan daya input di dalam Speaker Box Lite, Anda dapat memvisualisasikan seberapa keras sistem akan berbunyi pada jarak standar - biasanya 1 meter.

Grafik ini sangat penting untuk menentukan apakah sebuah desain memenuhi persyaratan volume spesifik Anda. Sementara Fungsi transfer menunjukkan bentuk respons bass, grafik SPL memberi tahu Anda apakah respons tersebut cukup keras untuk didengar di atas kebisingan latar belakang atau untuk mengimbangi komponen lain dalam sistem multi-way. Grafik ini secara efektif menjembatani celah antara performa boks secara teoritis dan hasil praktis yang terdengar di lingkungan mendengarkan Anda.

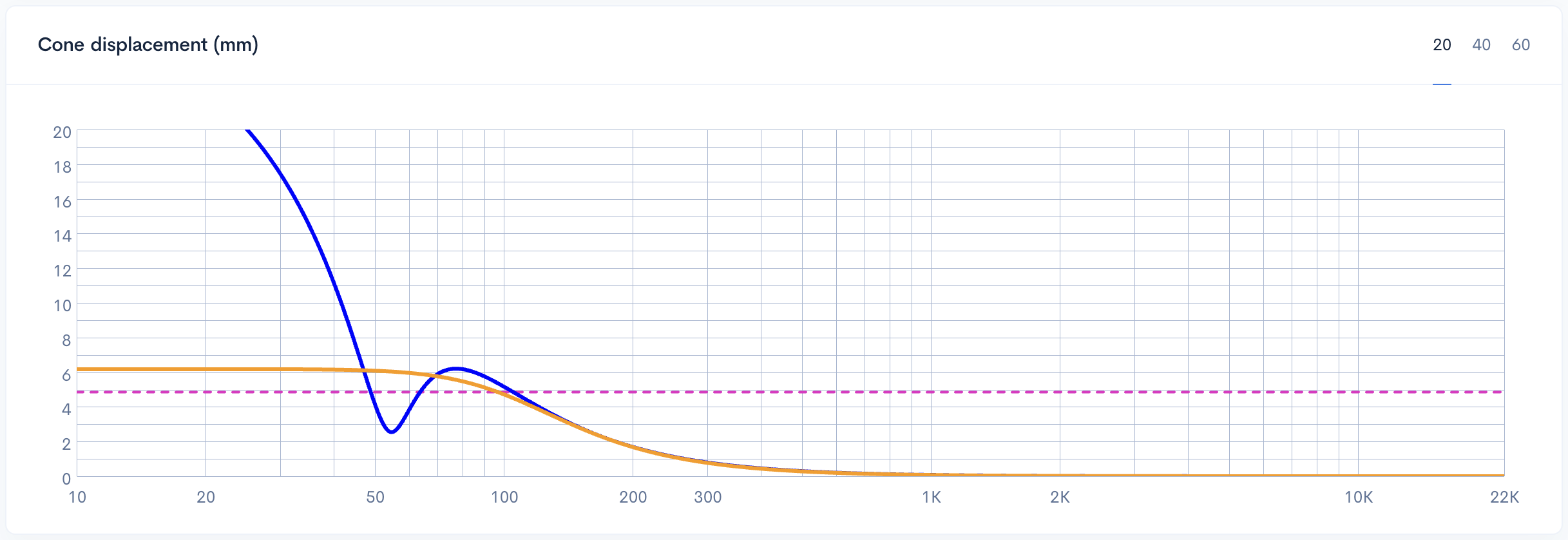

Perpindahan cone (mm) dan Keamanan Xmax

Plot Perpindahan cone (mm) sangat penting untuk memantau keamanan fisik driver Anda. Grafik ini memvisualisasikan pergerakan diafragma di sepanjang spektrum frekuensi relatif terhadap daya input. Di dalam Speaker Box Lite, Anda akan melihat garis horizontal yang mewakili Xmax - batas yang ditetapkan produsen untuk ekskursi linier. Untuk memastikan desain yang bersih dan andal, kurva perpindahan Anda harus tetap berada di bawah ambang batas ini pada watt target Anda.

Pada box berventilasi (ported), grafik ini menunjukkan penurunan karakteristik pada frekuensi tuning (Fb), di mana udara pada port memberikan resistansi maksimum dan pergerakan cone diminimalkan. Namun, di bawah titik ini, driver kehilangan beban akustik dan perpindahan meningkat pesat. Lonjakan inilah mengapa filter subsonik sangat krusial; filter tersebut melindungi speaker agar tidak terbentur (bottoming out) pada frekuensi yang tidak dapat dikendalikan oleh box. Memantau plot ini membantu Anda menyeimbangkan output dengan ketahanan mekanis.

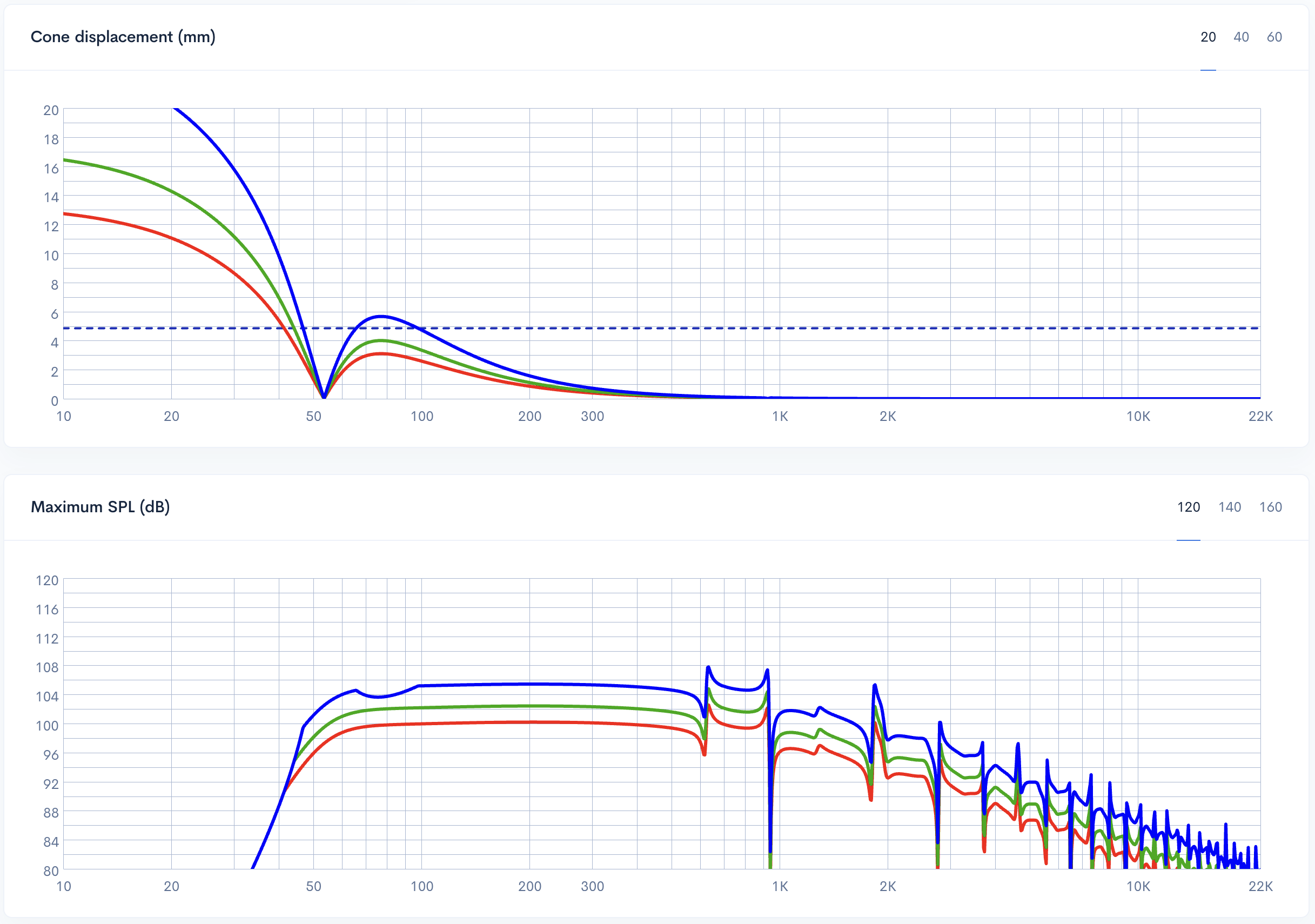

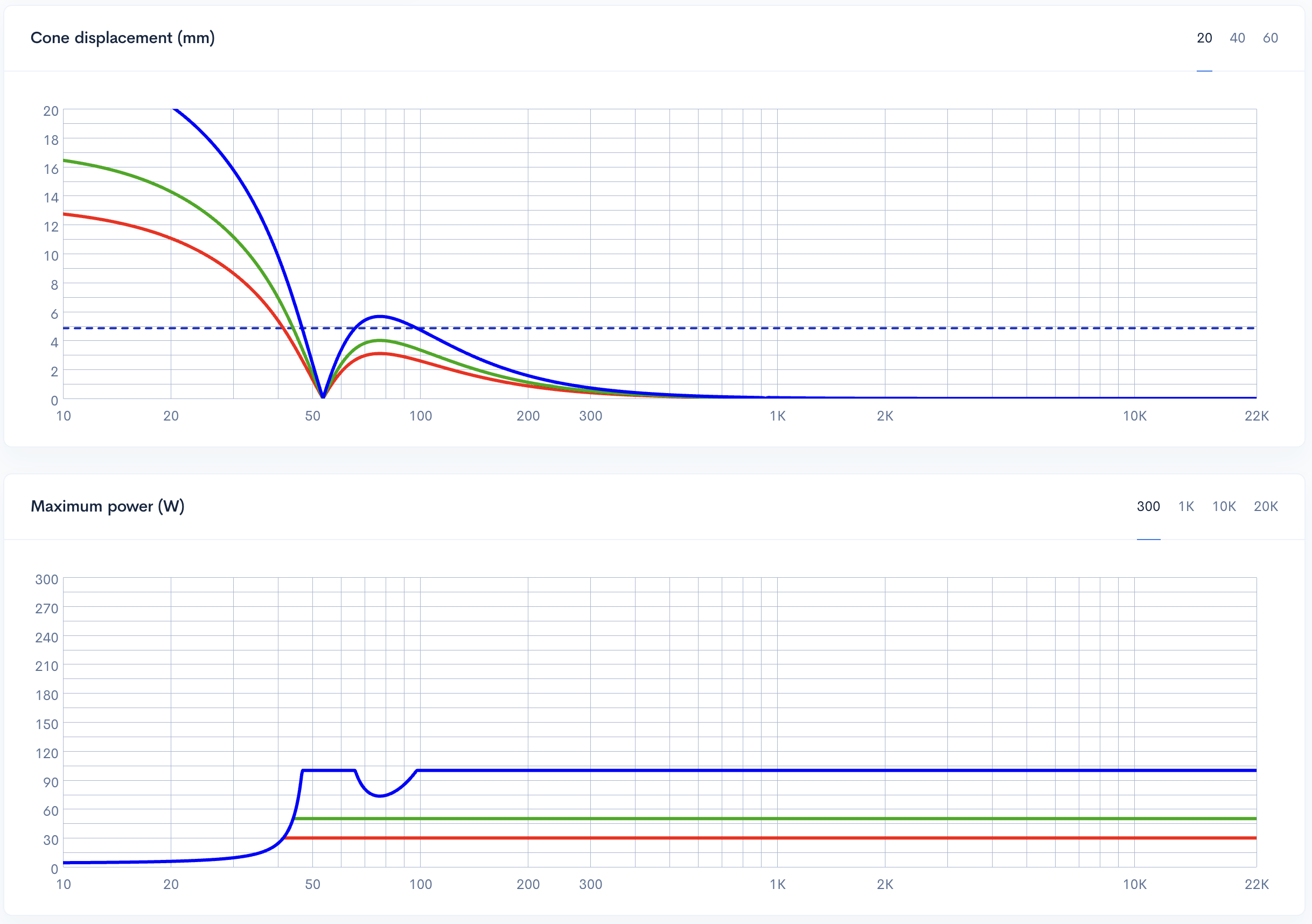

Daya maksimum (W) dan SPL maksimum (dB)

Grafik Daya maksimum (W) di Speaker Box Lite adalah kalkulasi dinamis yang mengidentifikasi hambatan dari performa speaker Anda pada setiap frekuensi. Grafik ini mengintegrasikan dua batasan utama: peringkat daya termal driver dan batas ekskursi mekanisnya - Xmax. Meskipun sebuah speaker mungkin memiliki peringkat termal 500W, grafik tersebut sering kali menunjukkan penurunan signifikan dalam penanganan daya pada frekuensi rendah di mana cone mencapai batas fisiknya jauh lebih awal. Data visual ini mencegah kesalahan umum dalam berasumsi bahwa sebuah driver dapat menangani daya pengenal penuhnya di seluruh spektrum.

Melengkapi hal ini adalah grafik SPL maksimum (dB), yang merepresentasikan batas tertinggi absolut dari output sistem. Plot ini menggabungkan efisiensi boks dan daya maksimum yang dihitung untuk menunjukkan volume paling keras yang mungkin dihasilkan speaker tanpa kerusakan. Dengan menganalisis kurva ini, perancang dapat mengidentifikasi di mana sistem mungkin tidak mencapai target performa, memastikan hasil akhir memenuhi persyaratan output tanpa risiko kerusakan perangkat keras.

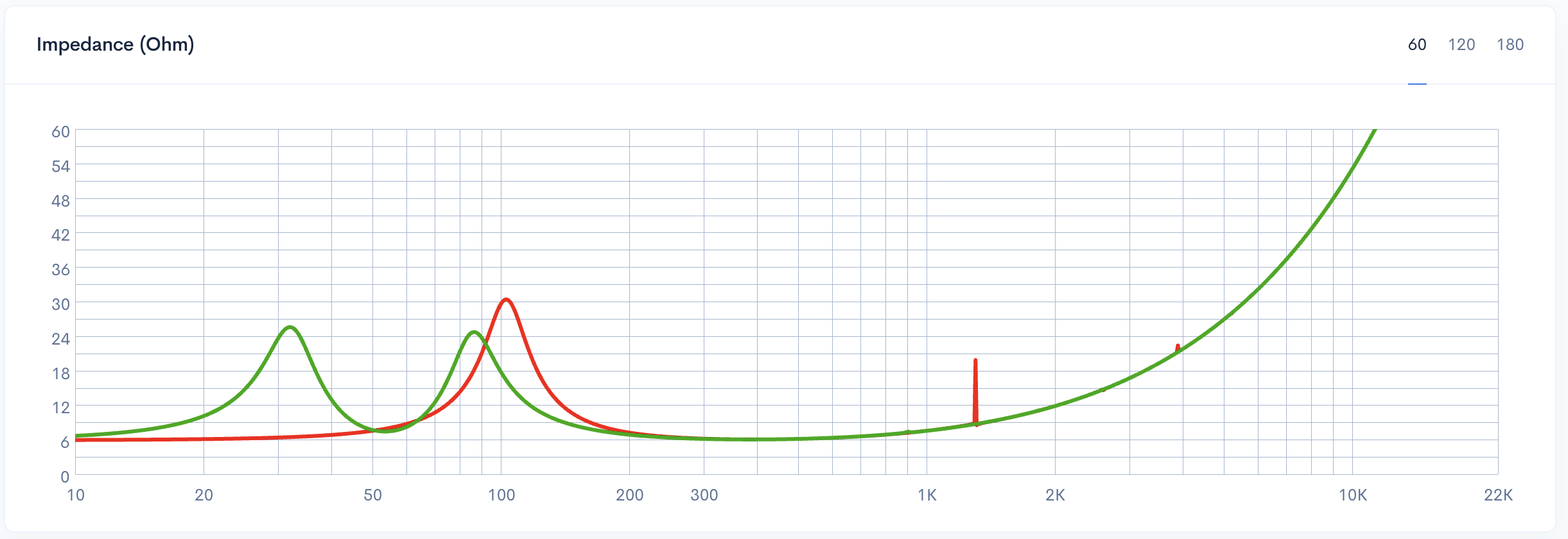

Impedansi (Ohm) - Melacak Resonansi

Grafik Impedansi (Ohm) adalah alat diagnostik kritis yang menunjukkan bagaimana pengeras suara berinteraksi secara elektrik dengan amplifier. Dengan mengamati puncak-puncaknya, Anda dapat menentukan frekuensi resonansi sistem: puncak tunggal mewakili resonansi (Fc) pada enclosure tertutup, sementara struktur dua puncak mengidentifikasi frekuensi tuning (Fb) pada lembah di antara keduanya dalam desain ported.

Plot ini memungkinkan Anda untuk memverifikasi apakah konstruksi fisik Anda sesuai dengan simulasi. Jika puncak impedansi yang terukur bergeser dari nilai yang diprediksi, hal ini menunjukkan adanya ketidaksesuaian pada volume boks atau dimensi port. Selain itu, memantau impedansi minimum sangat penting untuk melindungi perangkat keras Anda, karena penurunan impedansi yang rendah secara signifikan meningkatkan beban arus pada amplifier. Grafik ini juga sangat diperlukan untuk menyetel crossover. Karena filter pasif sensitif terhadap fluktuasi impedansi, mengetahui nilai Ohm yang tepat pada titik transisi memastikan crossover Anda bekerja sebagaimana mestinya untuk menghasilkan respons audio yang mulus.

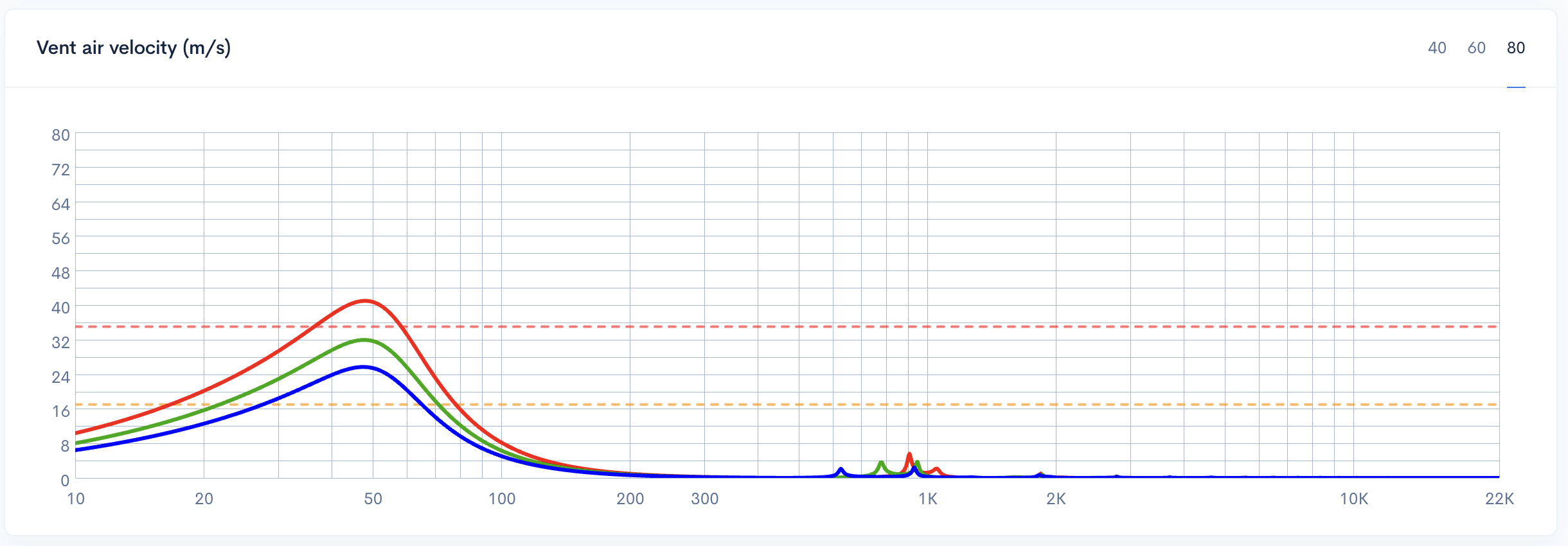

Kecepatan udara port (m/s) - Mencegah Port Chuffing

Grafik Kecepatan udara port (m/s) sangat penting untuk mendeteksi potensi "chuffing" - turbulensi suara yang disebabkan oleh udara yang bergerak terlalu cepat melalui port. Dalam Speaker Box Lite, grafik ini menyertakan dua garis batas kritis untuk memandu desain Anda. Menjaga kecepatan di bawah 17 m/s memastikan respons port yang bersih dan senyap, yang merupakan standar pilihan untuk rakitan high-fidelity. Nilai antara 17 dan 35 m/s mewakili rentang moderat; meskipun berpotensi dapat diterima untuk beberapa aplikasi, nilai tersebut berisiko terdengar selama puncak output tinggi.

Apa pun yang melebihi 35 m/s dianggap sangat buruk, karena menyebabkan kompresi port yang parah dan kebisingan yang mengganggu. Untuk mengoptimalkan ini, sesuaikan diameter atau bentuk port di dalam perangkat lunak. Meningkatkan luas area port akan menurunkan kecepatan udara tetapi memerlukan port yang lebih panjang untuk mempertahankan target tuning Anda. Jika grafik menunjukkan nilai yang memasuki zona bahaya, memperlebar port adalah cara paling efektif untuk memastikan aliran udara yang lancar dan menjaga kejernihan bass.

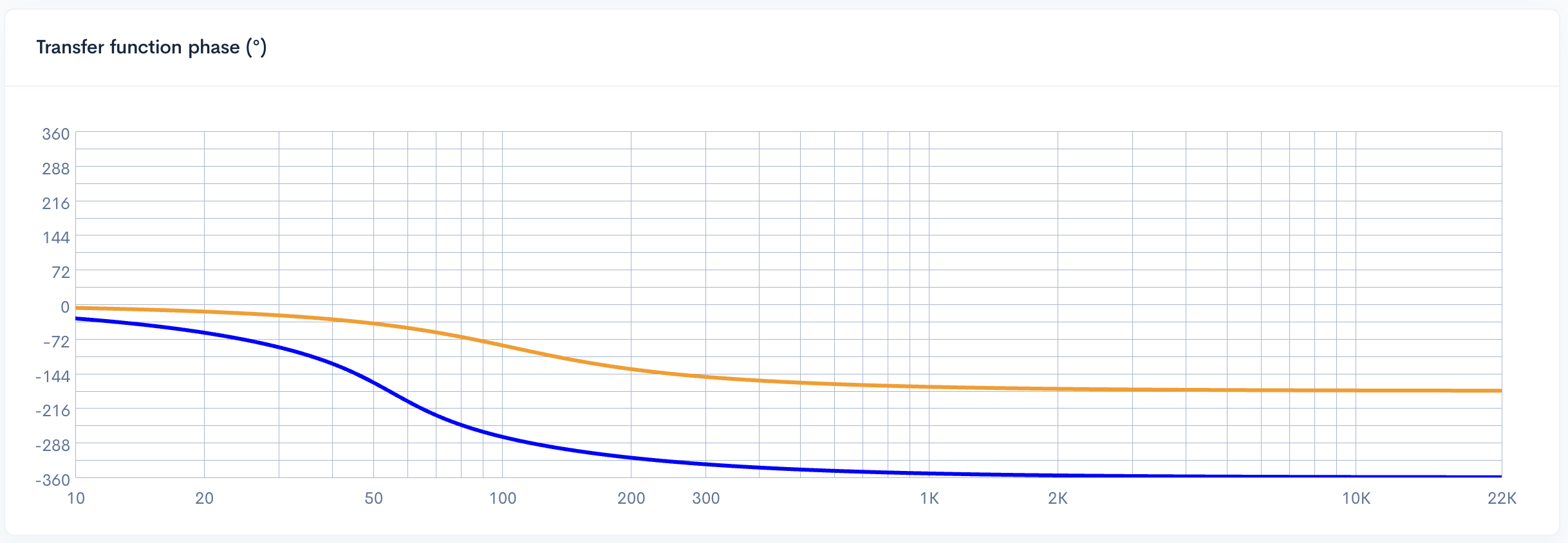

Fase fungsi transfer (°)

Grafik Fase fungsi transfer (°) mengilustrasikan bagaimana enclosure mengubah timing gelombang suara relatif terhadap sinyal input di seluruh spektrum frekuensi. Setiap enclosure speaker memperkenalkan tingkat pergeseran fase tertentu; misalnya, box tertutup standar biasanya menghasilkan pergeseran 180 derajat pada frekuensi rendah, sementara desain ported menunjukkan rotasi 360 derajat.

Pergeseran ini berhubungan langsung dengan tipe alignment dan kemiringan roll-off. Saat menganalisis plot ini di Speaker Box Lite, tujuan utamanya adalah mencari transisi yang halus dan bertahap. Perubahan yang tajam dan mendadak pada kurva fase sering kali berhubungan dengan resonansi atau respons transien yang buruk, yang dapat menyebabkan suara "berlumpur" (muddy). Sistem yang dirancang dengan baik menjaga konsistensi fase, memastikan driver berintegrasi secara mulus dengan komponen lain dan menjaga ketepatan waktu sinyal audio yang diinginkan.

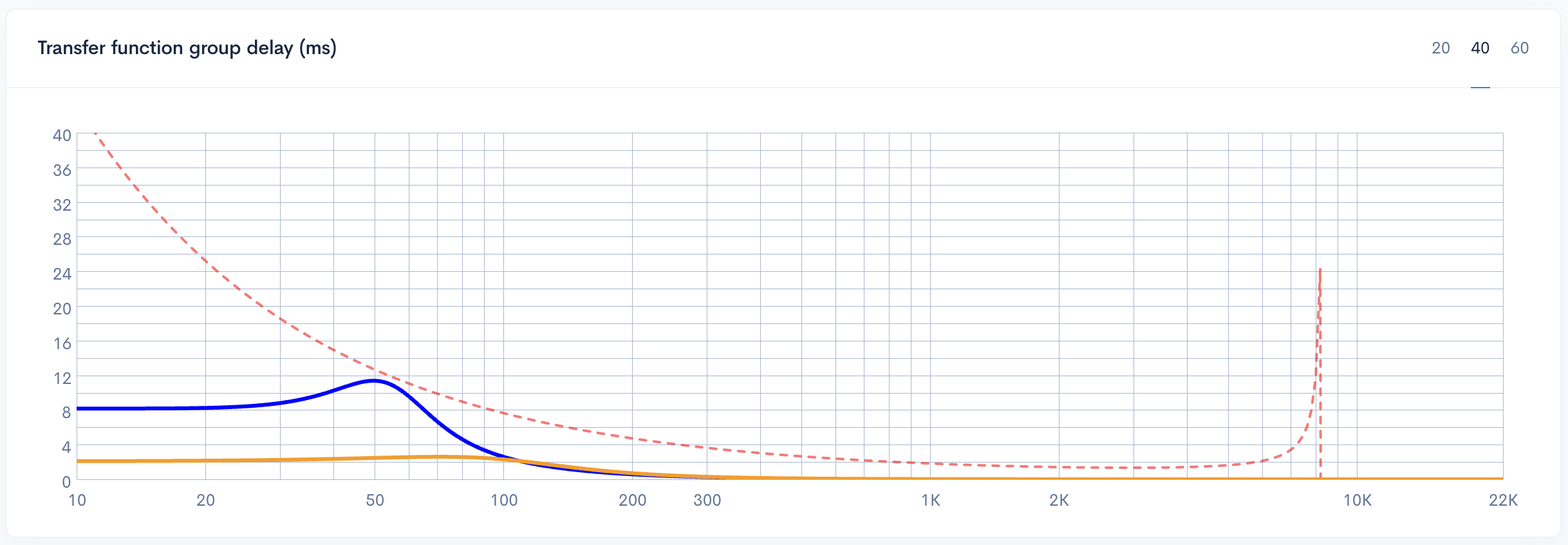

Group delay fungsi transfer (ms)

Grafik Group delay fungsi transfer (ms) adalah metrik kritis untuk mengevaluasi respons transien dari desain enclosure Anda. Didefinisikan sebagai waktu yang dibutuhkan sinyal untuk melewati sistem, group delay mengukur latensi yang ditimbulkan oleh boks pada frekuensi tertentu. Group delay yang tinggi pada register rendah adalah penyebab utama di balik bass yang "lambat" atau "berlumpur", karena hal ini menunjukkan bahwa driver kesulitan untuk berhenti dan mulai selaras dengan sinyal input.

Untuk memastikan nada rendah yang "padat" dan bertenaga, para engineer biasanya menargetkan tingkat delay di bawah 15-20ms pada 40Hz. Speaker Box Lite menyederhanakan analisis ini dengan menyediakan garis batas rekomendasi langsung pada plot. Untuk hasil akustik terbaik, selalu upayakan untuk menjaga kurva Anda berada di bawah ambang batas ini. Hal ini memastikan sistem merespons transien cepat secara akurat tanpa penyimpanan energi berlebih yang menyebabkan integritas sinyal buruk dan kurangnya definisi.
