Panduan Perhitungan Luas Port Subwoofer: Alur Kerja Iteratif dengan Speaker Box Lite

Mengoptimalkan Luas Port: Alur Iteratif untuk Desain Subwoofer

Merancang kotak subwoofer berperforma tinggi memerlukan lebih dari sekadar menghitung volume internal. Salah satu komponen yang paling kritis, namun sering kali disalahpahami, adalah port. Luas port adalah variabel dinamis yang berdampak langsung pada keseimbangan antara efisiensi akustik dan turbulensi udara. Jika luasnya terlalu kecil, Anda akan menemui "chuffing" - kebisingan udara yang terdengar yang merusak pengalaman mendengarkan. Jika terlalu besar, panjang fisik port mungkin menjadi sulit dikelola, menyita volume internal dan menimbulkan resonansi yang tidak diinginkan.

Menemukan "titik ideal" jarang sekali merupakan proses satu langkah. Di Speaker Box Lite, perhitungan port diperlakukan sebagai alur kerja iteratif, bukan sekadar formula statis. Dengan memanfaatkan simulasi real-time, desainer dapat mengevaluasi bagaimana perbedaan luas permukaan memengaruhi aliran udara dan respons frekuensi. Tujuan dari alur kerja ini adalah untuk menemukan konfigurasi yang memaksimalkan output dengan tetap menjaga kecepatan udara dalam batas aman. Panduan ini akan memandu Anda menggunakan alat visual Speaker Box Lite untuk menyempurnakan dimensi port Anda, guna memastikan hasil rakitan Anda mencapai kejernihan dan kekuatan tingkat profesional.

Alur Perhitungan Port Speaker Box Lite

Alur kerja Speaker Box Lite melangkah lebih jauh dari sekadar penyetelan frekuensi sederhana. Ini adalah alur kerja multi-langkah di mana Anda menyeimbangkan tiga faktor yang saling bertentangan: dimensi fisik, performa akustik, dan batas kecepatan udara. Sekadar mencapai frekuensi target saja tidak cukup - Anda harus memastikan port pas di dalam boks tanpa menyebabkan suara mendesing (chuffing) atau resonansi pipa. Proses ini dimulai dengan memilih prasetel luas area awal dan kemudian menyempurnakannya melalui analisis berulang. Dengan memeriksa grafik Vent Air Speed dan Transfer, Anda dapat melihat secara tepat bagaimana perubahan luas area memengaruhi perilaku udara dan respons akustik sistem secara keseluruhan.

Memilih Preset Area Port Awal

Untuk menggunakan fitur ini, Anda harus menentukan VD (displacement volume) driver atau Xmax dan SD-nya.

Speaker Box Lite menyederhanakan fase awal dengan menawarkan empat preset berbeda: Berisik (Noises), Kurang berisik (Less noises), Kualitas lebih rendah (Less quality), dan Kualitas (Quality). Opsi-opsi ini mewakili berbagai titik pada spektrum kecepatan-terhadap-ukuran. Preset 'Kualitas (Quality)' memprioritaskan kecepatan udara rendah untuk menghilangkan suara hembusan (chuffing), yang membutuhkan area yang lebih luas dan ukuran fisik yang lebih panjang. Sebaliknya, pengaturan 'Berisik (Noises)' memungkinkan desain yang lebih ringkas dengan mengizinkan kecepatan udara yang lebih tinggi. Memilih preset adalah langkah pertama dalam alur kerja - ini memberikan logika dasar bagi mesin kalkulasi untuk menyeimbangkan kemurnian akustik terhadap volume boks yang tersedia.

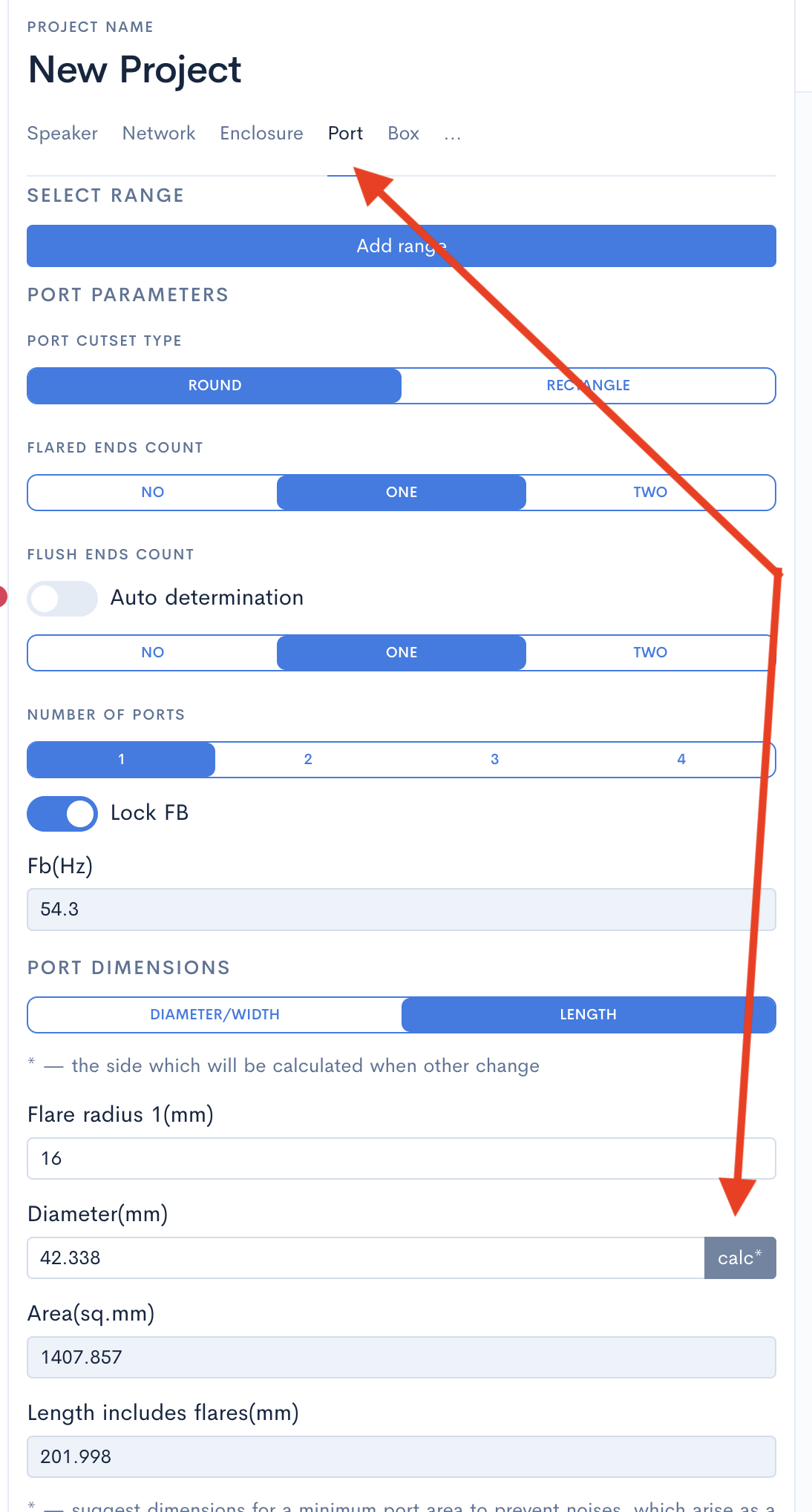

Untuk mengakses preset konfigurasi ini, navigasikan ke tab Port seperti yang ditunjukkan pada tangkapan layar di bawah ini.

Menganalisis Grafik Kecepatan Udara Lubang

Grafik Kecepatan Udara Lubang (Vent Air Speed) adalah alat diagnostik penting yang memvisualisasikan kecepatan udara yang bergerak melalui lubang pada ekskursi maksimum driver. Simulasi ini menghitung kecepatan udara puncak di seluruh rentang frekuensi, khususnya berfokus pada area di sekitar frekuensi penyetelan (tuning frequency) di mana aktivitas lubang berada pada titik tertingginya. Untuk menghasilkan hasil yang akurat, pastikan Anda telah memberikan nilai Xmax dan Sd speaker. Jika kecepatan melebihi ambang batas tertentu - biasanya antara 17 dan 25 m/s - udara menjadi turbulen, menghasilkan suara chuffing yang Berisik (Noises) dan output yang berkurang. Grafik ini mengidentifikasi secara tepat di mana hambatan aerodinamis ini terjadi.

Dua Garis Panduan Batas

Di Speaker Box Lite, grafik Kecepatan Udara Lubang (Vent Air Speed) menampilkan dua garis panduan horizontal pada 17 m/s dan 26 m/s. Ini berfungsi sebagai batas visual untuk keamanan kecepatan udara. Wilayah di bawah 17 m/s mewakili zona optimal, menjamin performa yang bersih dan bebas berisik (Noises). Rentang tengah, antara 17 dan 26 m/s, adalah wilayah moderat di mana berisik (Noises) lubang mungkin terdengar di bawah beban tinggi. Melebihi batas 26 m/s akan memasuki zona 'buruk', yang menyebabkan turbulensi signifikan dan suara hembusan udara (chuffing). Tujuan Anda adalah menyesuaikan luas lubang secara iteratif hingga plot tetap berada dalam batas aman ini.

Penting untuk menentukan daya yang akan Anda gunakan di kolom Input power sebelum melakukan analisis.

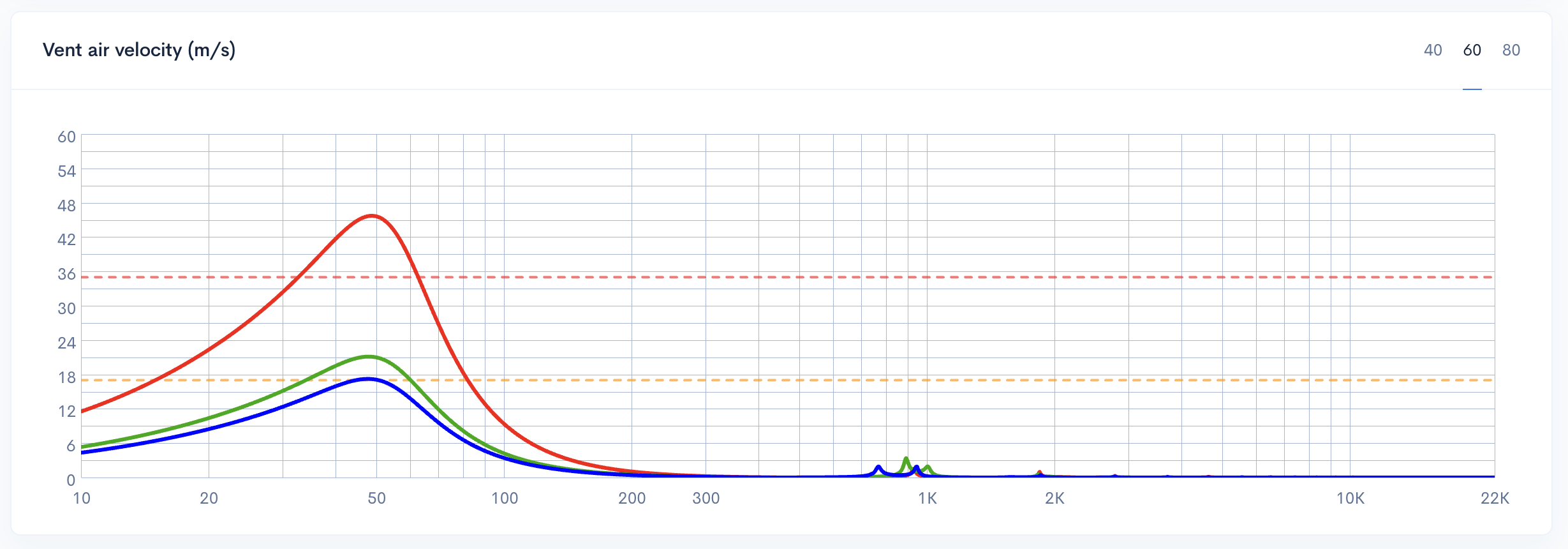

Tangkapan layar di bawah ini mengilustrasikan grafik Vent-air velocity untuk diameter port 26 mm, 38 mm, dan 42 mm. Saat Anda membandingkannya, perhatikan bagaimana peningkatan diameter menurunkan kecepatan udara sekaligus membutuhkan port yang jauh lebih panjang untuk mempertahankan frekuensi tuning yang sama - sebuah pertukaran mendasar antara kualitas (Quality) aliran udara dan ruang kabinet internal.

Mengevaluasi Grafik Transfer dan Pengaruh Resonansi

Meskipun kecepatan udara sangat penting untuk mencegah turbulensi, dimensi fisik port - khususnya panjangnya - menimbulkan efek akustik sekunder yang terlihat pada grafik Transfer Function. Setiap port berfungsi sebagai pipa organ, menciptakan gelombang berdiri pada frekuensi tertentu. Saat Anda memperbesar area port untuk menurunkan kecepatan udara, panjang yang diperlukan juga harus bertambah untuk mempertahankan frekuensi tuning (Fb) yang sama.

Panjang tambahan ini menurunkan frekuensi resonansi port pertama. Pada grafik Transfer Speaker Box Lite, resonansi ini muncul sebagai puncak atau riak yang tidak diinginkan pada rentang frekuensi atas. Jika port terlalu panjang, resonansi ini dapat bergeser turun ke dalam rentang operasi subwoofer, mewarnai suara dan mengurangi kejernihan secara keseluruhan. Memantau grafik Transfer memungkinkan Anda untuk melihat apakah dimensi port yang dipilih menyebabkan puncak signifikan yang dapat mengganggu titik crossover Anda.

Mencapai desain yang sempurna memerlukan penyeimbangan antara luas penampang port dengan puncak-puncak resonansi ini. Tujuannya adalah untuk memastikan pipa tetap cukup pendek agar harmonik yang tidak diinginkan tetap berada jauh di atas pita transmisi (passband) yang diinginkan, sehingga menghasilkan respons bersih yang terintegrasi secara mulus dengan speaker utama Anda.

Resonansi pada grafik Transfer hanya tersedia untuk model Kompleks.

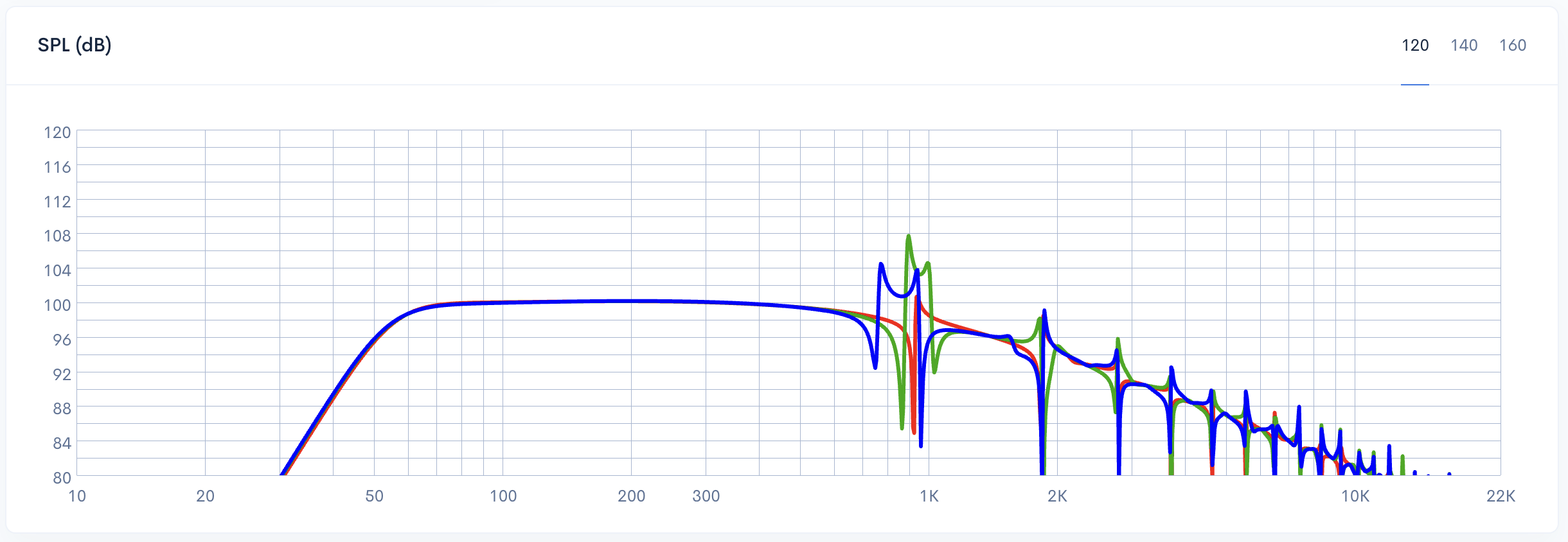

Tangkapan layar di bawah ini mengilustrasikan fungsi transfer untuk diameter lubang 26 mm, 38 mm, dan 42 mm dari contoh Kecepatan Udara Lubang di atas. Seperti yang Anda lihat, grafik berwarna biru dengan luas area lubang maksimum memiliki titik awal frekuensi yang lebih rendah untuk puncak resonansi.

Langkah demi Langkah: Alur Kerja Perhitungan Iteratif

Merancang port yang ideal jarang sekali merupakan proses satu langkah. Sebaliknya, hal ini memerlukan pendekatan sistematis di mana setiap penyesuaian diverifikasi terhadap kendala akustik dan fisik. Dengan mengikuti alur kerja iteratif ini di dalam Speaker Box Lite, Anda dapat menyeimbangkan performa dengan batasan konstruksi yang praktis.

1. Mulai dengan titik acuan: Mulailah dengan memilih area lubang standar berdasarkan ukuran driver Anda menggunakan preset bawaan perangkat lunak. Ini memberikan titik awal yang aman dan secara matematis tepat untuk perhitungan awal.
2. Analisis Kecepatan Udara Lubang: Masukkan tingkat daya maksimum penguat Anda ke dalam simulasi. Periksa grafik Kecepatan Udara Lubang (Vent Air Speed) untuk melihat apakah kecepatan udara melewati garis panduan merah yang direkomendasikan, yang akan menunjukkan potensi turbulensi.
3. Skala untuk Turbulensi: Jika kecepatan udara terlalu tinggi, tingkatkan luas penampang lubang. Ini mengurangi kecepatan pada bukaan lubang, secara efektif menghilangkan Berisik (Noises) "chuffing" yang terdengar.
4. Verifikasi Resonansi: Karena area yang lebih besar membutuhkan lubang yang lebih panjang untuk mempertahankan frekuensi penalaan yang sama, Anda harus memeriksa grafik Transfer. Pastikan resonansi pipa yang dihasilkan - efek pipa organ - tetap jauh di atas frekuensi crossover low-pass yang Anda tuju.
5. Kompensasi untuk Perpindahan: Lubang yang lebih besar dan lebih panjang memakan lebih banyak ruang internal. Sesuaikan volume total boks untuk memperhitungkan peningkatan perpindahan lubang ini, guna memastikan volume internal bersih tetap konsisten dengan tujuan desain Anda.
6. Sempurnakan dan Ulangi: Lanjutkan siklus ini hingga Anda mencapai konfigurasi di mana kecepatan udara terkendali, resonansi berada di luar rentang operasi, dan dimensi fisik lubang masih muat di dalam kabinet Anda.

Alur kerja ini memastikan bahwa setiap penyesuaian pada luas port diperiksa terhadap semua metrik performa yang relevan, sehingga menghasilkan pembuatan subwoofer yang lebih bersih dan efisien serta menghindari kesalahan desain yang umum.

Kompromi Mendasar Luas Port

Memilih luas port yang tepat adalah kompromi mendasar antara stabilitas aerodinamis dan kepraktisan fisik. Di satu sisi, luas port yang terlalu kecil memaksa udara bergerak pada kecepatan tinggi. Ketika kecepatan ini melampaui batas tertentu, aliran laminar pecah menjadi turbulensi, menghasilkan "chuffing" yang terdengar - atau Berisik (Noises) port - yang merusak pengalaman mendengarkan.

Sebaliknya, memperbesar luas port untuk mengurangi kecepatan udara menimbulkan serangkaian tantangan yang berbeda. Untuk mempertahankan frekuensi tuning yang sama dengan penampang yang lebih besar, panjang fisik port harus bertambah secara signifikan. Panjang tambahan ini menghabiskan volume internal boks yang berharga, sehingga secara efektif mengurangi ruang bersih yang tersedia untuk driver. Selain itu, port yang lebih panjang menghasilkan resonansi pipa yang lebih rendah. Jika port menjadi terlalu panjang, resonansi ini dapat turun ke rentang frekuensi yang terdengar, menciptakan puncak yang tidak diinginkan pada grafik Transfer. Tujuan desainer adalah menemukan "titik ideal" di mana kecepatan udara terkontrol tanpa mengorbankan volume boks atau kemurnian akustik.

Kesimpulan: Memilih Luas Port yang Tepat untuk Rakitan Anda

Pada akhirnya, tidak ada yang namanya port yang "sempurna" - hanya yang tepat untuk proyek spesifik Anda. Setiap desain melibatkan penyeimbangan antara batasan fisik dan performa akustik. Dengan memanfaatkan alat visual di Speaker Box Lite, seperti panduan kecepatan udara ventilasi (Vent air speed) dan puncak resonansi grafik Transfer, Anda dapat menavigasi kompromi ini dengan presisi. Gunakan alur kerja iteratif untuk menemukan titik ideal di mana berisik (Noises) port dihilangkan tanpa mengorbankan volume boks atau menciptakan resonansi yang tidak diinginkan. Percayalah pada data, pantau grafik, dan pilih konfigurasi yang paling sesuai untuk aplikasi spesifik Anda.
