Банд-пасс 6-го порядка (параллельный): мощь, эффективность и секреты настройки

Очарование банд-пасса 6-го порядка

В мире акустических корпусов есть особый тип, который чаще всего вызывает восторг у любителей баса: банд-пасс 6-го порядка в параллельном исполнении. Он относится к семейству банд-пасс конструкций, но доводит принцип до предела, обеспечивая поразительное количество баса при грамотной настройке камер.

В отличие от простого закрытого или фазоинверторного короба, банд-пасс прячет динамик внутри и выпускает звук наружу только через порты. Это даёт возможность формировать звучание в заданном диапазоне частот — именно поэтому он называется «полосовым». В варианте 6-го порядка параллельного типа эта «скульптура звука» становится ещё более мощной и эффективной.

Чем он отличается от банд-пасса 4-го порядка

Многие впервые знакомятся с банд-пассом именно через короб 4-го порядка, где одна камера герметичная, а вторая — с фазоинвертором. Это относительно компактное и простое решение, которое даёт неплохой результат на низких частотах.

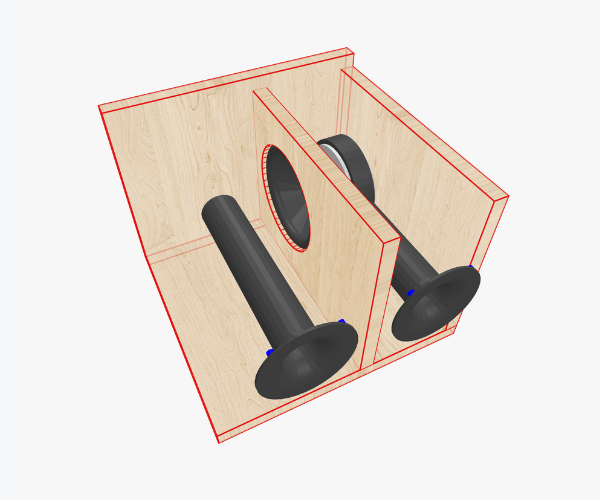

Но параллельный банд-пасс 6-го порядка играет совсем по другим правилам. Здесь обе камеры — с фазоинверторами: одна расположена за динамиком, другая перед ним. Они настраиваются на разные частоты и в тандеме формируют более широкий диапазон воспроизведения с сильным акустическим усилением.

Результат — баса значительно больше, чем в 4-м порядке, но и сам короб становится заметно больше по объёму. Это плата за мощь.

Преимущества параллельного банд-пасса 6-го порядка

Главное достоинство этого типа корпуса можно описать в двух словах: количество баса. Немногие конструкции способны сравниться по уровню звукового давления с правильно рассчитанным банд-пассом 6-го порядка.

Здесь же проявляется и высокая эффективность. Сабвуфер в таком корпусе выдаёт значительно больше звука на ту же мощность усилителя по сравнению с закрытым ящиком или некоторыми фазоинверторными схемами. Для любителей экстремального давления или участников соревнований SPL это огромный плюс.

Дополнительное преимущество — гибкость настройки. Изменяя частоты настройки двух камер, можно подстроить короб под конкретные задачи: либо получить широкий диапазон для универсального прослушивания, либо узкую, но мощную «пиковую» зону для максимального давления.

Недостатки, о которых стоит помнить

Конечно, минусы тоже есть. Во-первых, это размеры. Чтобы разместить две фазоинверторные камеры, нужно немало объёма. В маленький багажник такой короб вряд ли удастся вписать.

Во-вторых, конструкция требует высокой точности расчёта. Ошибки в параметрах или настройке портов приведут к гулкому и мутному басу, который не даст ожидаемого эффекта.

И, наконец, характер звучания. Банд-пасс редко отличается прозрачностью и естественностью в среднечастотной области. Он создан ради мощности, а не ради музыкальности. Тем, кто ценит точное и натуральное воспроизведение, лучше присмотреться к другим типам корпусов.

Оптимальные значения Qts

Ключевым моментом при выборе динамика для 6-го порядка является Qts. Этот параметр из набора Тиля-Смолла отражает баланс механического и электрического демпфирования.

Для параллельных банд-пассов 6-го порядка лучше всего подходят динамики с низким или умеренным Qts — примерно от 0.25 до 0.45. Такие динамики хорошо контролируются и раскрывают потенциал конструкции, не скатываясь в гулкость. Динамики с высоким Qts чаще используют в закрытых коробах, где нужна естественная демпфировка.

Правильно подобранный Qts — залог того, что короб будет работать так, как задумано, и обеспечит одновременно мощь и предсказуемость звучания.

Секреты настройки

Настройка банд-пасса 6-го порядка — это настоящее искусство. Важно учитывать не только каждую камеру по отдельности, но и их взаимодействие. Обычно заднюю камеру настраивают ниже — для глубины саббаса, а переднюю выше — для добавления панча в верхнем басе.

Так формируется итоговая кривая АЧХ с высокой отдачей. Золотое правило — игра с длиной и диаметром портов. Даже небольшое изменение может сильно повлиять на звучание.

Как помогает Speaker Box Lite

Рассчитать такой короб вручную под силу далеко не каждому, но сегодня это и не нужно. Speaker Box Liteпозволяет ввести параметры динамика и смоделировать поведение корпуса ещё до начала сборки.

Программа показывает, как изменятся графики в зависимости от объёма камер и длины портов. Хотите больше давления на 40 Гц? Увеличьте длину заднего порта. Нужно расширить диапазон? Отрегулируйте переднюю камеру. Всё это можно попробовать виртуально, без лишних затрат на дерево и время.

Особенно важно, что ошибки в расчётах банд-пасса 6-го порядка обходятся дорого: переделать корпус очень сложно. Поэтому использование Speaker Box Lite экономит силы и гарантирует предсказуемый результат.

Для кого подходит банд-пасс 6-го порядка

Этот тип корпуса подойдёт не всем. Если вам нужен компактный короб или вы цените натуральность звучания, он может показаться избыточным.

Но если ваша цель — максимальный бас, высокая эффективность и чувство настоящей звуковой волны, параллельный банд-пасс 6-го порядка будет идеальным выбором. В автозвуке и на соревнованиях он раскрывается на все сто процентов.

Итог

Параллельный банд-пасс 6-го порядка — одна из самых амбициозных и мощных конструкций в мире акустических корпусов. Да, он большой, сложный и требовательный, но правильно рассчитанный вариант способен поразить басом, который ощущается физически.

Выбирайте динамик с подходящим Qts, аккуратно подстраивайте обе камеры и используйте современные инструменты вроде Speaker Box Lite. Тогда результат превзойдёт ожидания.

Для тех, кто хочет не просто слушать, а чувствовать бас каждой клеткой, этот тип корпуса станет вершиной акустического мастерства.
