El Mundo de las Cajas Band-Pass: Explorando Diseños de 4º y 6º Orden

El Encanto de las Cajas Band-Pass

En el mundo del diseño de altavoces, existe un tipo de caja que siempre despierta curiosidad entre los entusiastas: la band-pass. A diferencia de las cajas selladas o bass-reflex, que permiten escuchar el altavoz de manera directa, una caja band-pass esconde el transductor completamente dentro. Lo que llega al oído es solo el sonido filtrado que emerge a través de sus puertos o cámaras. Este diseño no solo cambia la forma en que se perciben los graves, sino que también permite al constructor esculpir la respuesta en frecuencia como si fuera una obra de arte sonora.

Se les llama band-pass porque actúan como un filtro acústico: dejan pasar únicamente una franja concreta de frecuencias y eliminan el resto. Son especialmente populares en el audio para automóviles y en contextos donde se desea un grave potente y enfocado. Con el diseño adecuado, un sistema band-pass puede generar niveles de presión sonora impresionantes, un golpe profundo y un carácter distintivo que muchos amantes del bajo disfrutan.

Pero no existe un solo tipo de caja band-pass. Hay múltiples variaciones, cada una con sus propios compromisos en términos de tamaño, sintonía, eficiencia y personalidad tonal. Las más comunes son la band-pass de 4º orden y la band-pass de 6º orden, que a su vez se dividen en dos sabores: sintonía paralela y sintonía en serie. Vamos a explorarlas una por una.

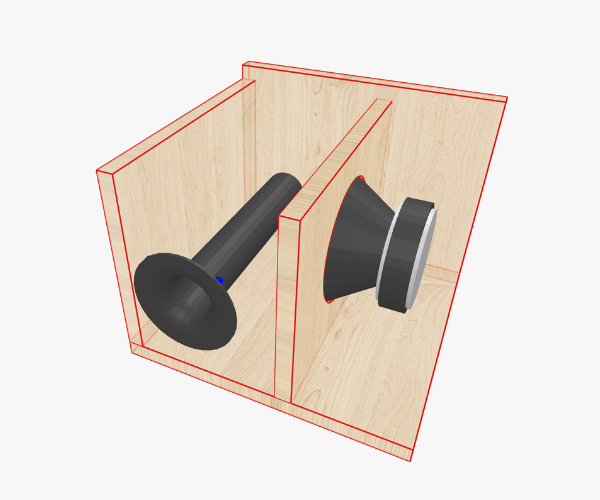

Caja Band-Pass de 4º Orden

La band-pass de 4º orden suele considerarse la puerta de entrada a este mundo. Está compuesta por una cámara sellada detrás del altavoz y una cámara con puerto al frente. La parte sellada controla el movimiento del transductor, mientras que la parte con puerto moldea la salida.

Cómo suena y se siente:

Una caja de 4º orden puede ofrecer graves contundentes y llenos de pegada. Es relativamente compacta en comparación con algunas de 6º orden, y su sintonización permite decidir si se busca un pico estrecho y potente o una banda más amplia y suave.

Ventajas:

• Suele ser más pequeña que los diseños de orden superior.
• Alta eficiencia dentro de la franja de frecuencias sintonizada.
• Ofrece un grave impactante y con mucha “pegada”.

Desventajas:

• Ancho de banda limitado: la franja utilizable es estrecha.
• Fuera de esa zona, el rendimiento cae rápidamente.
• Requiere una sintonía cuidadosa; pequeños cambios afectan mucho al resultado.

Para quienes disfrutan de graves que golpean el pecho y no temen enfocar la energía en un rango reducido, el diseño de 4º orden es una elección emocionante.

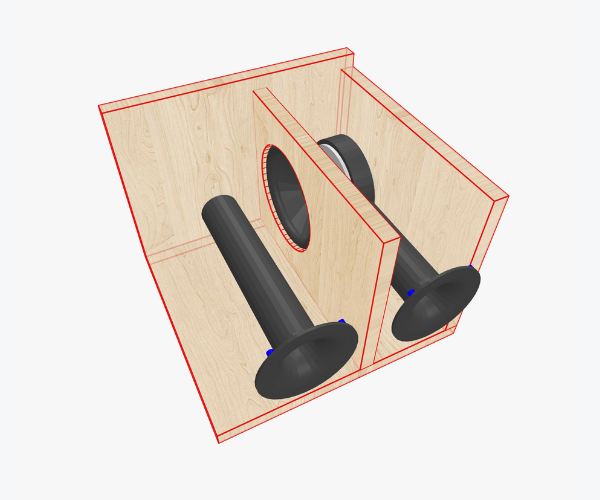

Caja Band-Pass de 6º Orden: Sintonía Paralela

Cuando los diseñadores buscan mayor flexibilidad y un rango de frecuencias más amplio, recurren al 6º orden. En la variante paralela, tanto la cámara frontal como la trasera son portadas, cada una sintonizada a frecuencias distintas. El resultado es un sistema de doble resonancia que amplía el ancho de banda y la eficiencia frente al 4º orden.

Cómo suena y se siente:

La de 6º orden paralela suele entregar un grave más completo y extendido, capaz de llegar tanto a frecuencias bajas profundas como a notas más altas del rango de graves. Puede ajustarse para lograr la máxima salida, lo que la convierte en una favorita en competiciones de SPL (nivel de presión sonora).

Ventajas:

• Ancho de banda más amplio que el de 4º orden.
• Mayor eficiencia en un rango más extenso.
• Puede sintonizarse para graves profundos o para mayor pegada en medios-graves.

Desventajas:

• Requiere más volumen interno que la de 4º orden.
• Diseño y simulación más complejos.
• Riesgo de una respuesta irregular si no se equilibra bien.

La band-pass de 6º orden paralela es para quienes buscan versatilidad. En el maletero de un coche o en un cine en casa, bien ajustada puede ser una auténtica bestia, combinando profundidad y autoridad.

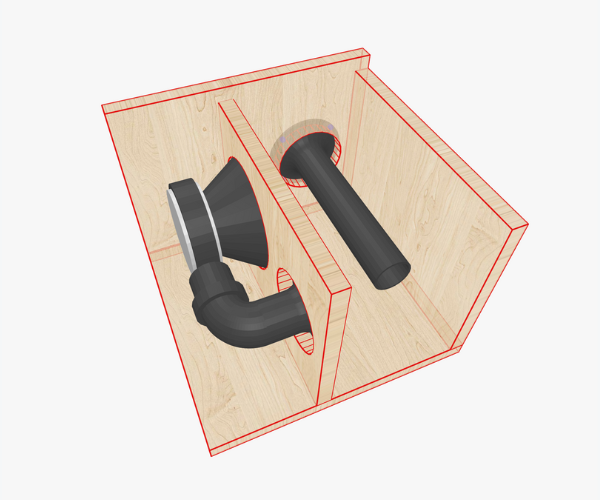

Caja Band-Pass de 6º Orden: Sintonía en Serie

La variante en serie del 6º orden es menos común, pero tiene seguidores fieles. En este diseño, el sonido atraviesa ambas cámaras secuencialmente antes de salir, lo que somete la salida del transductor a múltiples filtros acústicos. Esto genera una caída muy pronunciada fuera de la banda útil y una respuesta extremadamente controlada dentro de ella.

Cómo suena y se siente:

Las cajas de 6º orden en serie suelen sonar muy ajustadas y enfocadas. Pueden alcanzar un pico de frecuencia preciso y rechazar con fuerza lo que queda fuera de él. En aplicaciones de competición, donde se necesita el máximo golpe en un rango específico, esta precisión es muy valiosa.

Ventajas:

• Filtrado extremadamente pronunciado.
• Salida increíble dentro de la franja diseñada.
• Útil en aplicaciones muy especializadas como competiciones de SPL.

Desventajas:

• Banda de frecuencias muy limitada.
• El tamaño de la caja puede ser excesivamente grande.
• Más difícil de diseñar que la variante paralela.

La band-pass de 6º orden en serie no es para constructores casuales. Pero para quienes persiguen un objetivo sonoro muy específico, resulta una herramienta fascinante.

¿Qué Caja Band-Pass Elegir?

Entonces, ¿cuál es la mejor? La respuesta depende totalmente de los objetivos.

• Si deseas simplicidad y pegada, la band-pass de 4º orden es una gran opción.
• Si buscas más ancho de banda y flexibilidad, la 6º orden paralela suele ser el mejor camino.
• Si eres un competidor o especialista que apunta a la máxima precisión, la 6º orden en serie puede ser la indicada.

Todas estas cajas son sensibles a la elección del transductor y a parámetros como Qts, Vas y Fs. Una mala combinación entre altavoz y caja puede dar resultados decepcionantes. Y aquí entran en juego las herramientas modernas de simulación.

Diseñando con Speaker Box Lite

Hoy en día no es necesario confiar en el método de prueba y error con madera, pegamento y suerte. Con Speaker Box Lite, cualquiera de estos diseños —desde el sencillo 4º orden hasta el más exótico 6º orden en serie— puede simularse y optimizarse de antemano.

Solo tienes que introducir los parámetros de tu altavoz, explorar distintos volúmenes y sintonías, y visualizar las curvas de respuesta antes de cortar un solo panel. Así ahorras tiempo, dinero y frustraciones, además de poder experimentar con libertad. ¿Quieres un pico estrecho y demoledor? Prueba un 4º orden con banda ajustada. ¿Prefieres un grave más amplio y musical? Simula un 6º orden paralelo. Speaker Box Lite convierte esta exploración en algo accesible para principiantes y potente para expertos.

Reflexión Final

Las cajas band-pass no son las más comunes, pero tienen una magia especial. Pueden ser ruidosas, precisas, muy especializadas… y siempre fascinantes de construir. Ya sea que armes un compacto 4º orden para escuchar a diario o que experimentes con un monstruo de 6º orden paralelo, el viaje es tan emocionante como el resultado.

Lo que las une es la idea de esculpir el sonido. A diferencia de otras cajas que muestran al altavoz directamente, las band-pass tratan de control, dirección y carácter. Y con herramientas como Speaker Box Lite, puedes dar vida a estos diseños atrevidos con plena confianza.
