A Caixa de Linha de Transmissão: Graves Profundos com Caráter Natural

Por Que as Caixas de Linha de Transmissão São Especiais

A maioria das pessoas tem seu primeiro contato com caixas acústicas através dos projetos selados ou bass-reflex. Ambos são práticos, eficientes e muito utilizados. No entanto, existe outro caminho, muitas vezes valorizado pelos audiófilos pela sua combinação única de extensão de graves, controle e musicalidade: a caixa de linha de transmissão.

Na essência, uma linha de transmissão é sobre guiar a onda traseira do cone do falante. Em vez de simplesmente aprisioná-la (caixa selada) ou ressoar em um duto sintonizado (bass-reflex), a linha de transmissão canaliza a energia por um longo túnel acústico amortecido. Esse labirinto absorve gradualmente e alinha a onda, evitando cancelamentos destrutivos e reforçando as frequências mais baixas. O resultado? Graves profundos e naturais, com uma autoridade difícil de igualar.

A Experiência dos Graves: Quantidade e Qualidade

Um dos pontos mais celebrados da linha de transmissão é a quantidade de graves que ela pode produzir em relação ao tamanho do falante. Um woofer modesto, quando bem projetado dentro desse tipo de caixa, pode alcançar frequências surpreendentemente baixas sem exigir cones enormes ou amplificadores potentes. A linha age como um transformador acústico, estendendo a resposta e dando peso às notas mais graves.

Mas não é apenas a quantidade que impressiona, e sim a qualidade. Ouvintes descrevem esses graves como “firmes”, “controlados” e “naturais”. Diferente de algumas caixas bass-reflex que podem soar “emboladas”, a linha de transmissão permite que cada nota tenha o tempo certo de ataque e decaimento. Bumbos soam com impacto limpo, contrabaixos mantêm a ressonância sem excesso, e linhas eletrônicas ganham profundidade sem perder definição.

Por isso, esse tipo de caixa é especialmente valorizado em sistemas hi-fi domésticos e monitores de estúdio, onde precisão importa tanto quanto impacto.

Eficiência e Praticidade

Outro trunfo é a eficiência. Embora não chegue ao nível de certos projetos de corneta, a linha de transmissão costuma superar as caixas seladas com o mesmo falante. Ela aproveita melhor a radiação traseira, transformando energia que seria desperdiçada em saída útil.

Isso significa que, em comparação a uma caixa selada, você pode obter mais SPL (nível de pressão sonora) com a mesma potência de amplificação. E em relação à bass-reflex, evita-se o pico de ressonância acentuado, resultando em uma resposta mais suave e menos “caixuda”.

Claro, há um preço a pagar. As caixas de linha de transmissão geralmente são maiores que as seladas ou reflex. O labirinto precisa ser longo o suficiente — muitas vezes equivalente a um quarto do comprimento de onda da frequência de ressonância do falante. Isso leva a gabinetes altos, fundos ou internamente complexos. São projetos que exigem espaço, mas que recompensam em som.

Os Melhores Falantes para Linha de Transmissão

Nem todo falante se adapta bem a esse tipo de caixa. Dois parâmetros de Thiele-Small são fundamentais aqui: Qts e Fs.

• Qts: representa o fator de qualidade total do falante. Os mais indicados para linha de transmissão têm Qts moderado a baixo (0,25 a 0,45). Valores muito altos (acima de 0,6) tendem a soar frouxos, enquanto valores muito baixos podem não aproveitar bem o reforço da linha.
• Fs: é a frequência de ressonância. Quanto mais baixa, melhor. O falante com Fs baixo permitirá uma extensão maior nos graves.

Por exemplo, um woofer com Fs em torno de 30 Hz e Qts de 0,35 é um ótimo candidato. Em uma linha de transmissão bem projetada, pode alcançar graves subsonoros de maneira suave.

O Caso Especial: Linha de Transmissão de Quarto de Onda

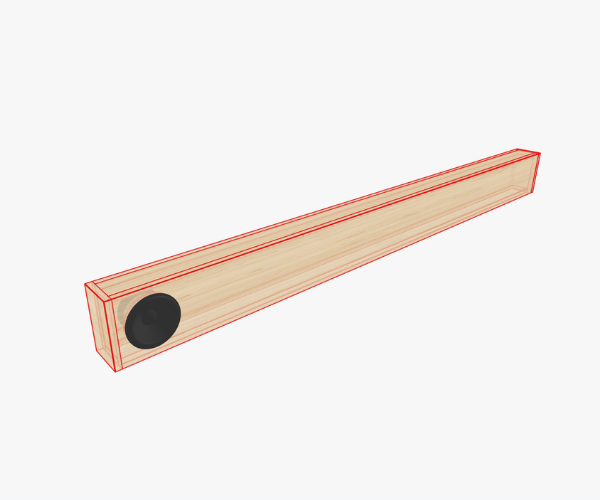

Entre as variações, a mais conhecida é a linha de transmissão de quarto de onda. A ideia é simples: o comprimento da linha equivale a aproximadamente um quarto do comprimento de onda da frequência de ressonância do falante.

A fórmula aproximada é:

L = \frac{c}{4 \times F_s}

onde c é a velocidade do som (aprox. 343 m/s), e F_s é a frequência de ressonância do falante em Hz.

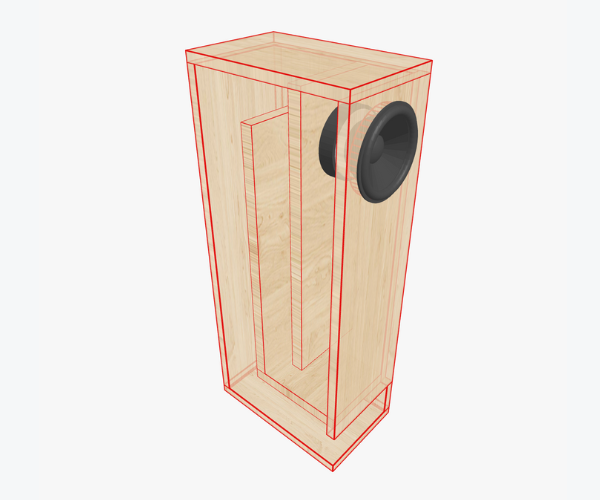

Por exemplo, um woofer com Fs = 30 Hz pede uma linha de cerca de 2,86 metros. Isso não significa que o gabinete precisa ter essa altura: a linha é dobrada internamente, com divisórias que compactam o caminho em um formato prático.

Vantagens da Linha de Transmissão

• Graves profundos e estendidos, melhores que caixas seladas equivalentes.
• Caráter natural e controlado, evitando “boominess”.
• Eficiência superior em relação a caixas seladas.
• Flexibilidade de ajuste no comprimento, área e amortecimento.
• Possibilidade de excelente desempenho com falantes menores.

Desvantagens e Desafios

• Tamanho grande, ocupando mais espaço que seladas ou reflex.
• Construção complexa, com dobras, reforços e ajustes de amortecimento.
• Escolha crítica de falante, já que nem todos se adaptam bem.
• Ajustes delicados, em que pequenas mudanças podem alterar muito o som.

Mesmo assim, muitos entusiastas afirmam que vale cada esforço: poucos projetos oferecem graves tão imersivos.

Projetando Linhas de Transmissão com o Speaker Box Lite

Antigamente, caixas desse tipo eram privilégio de engenheiros com papel milimetrado e muitas horas de protótipos. Hoje, ferramentas como o Speaker Box Lite tornam esse universo acessível.

O app permite simular linhas de transmissão, experimentar diferentes comprimentos, áreas e fatores de amortecimento, e visualizar instantaneamente a resposta prevista. Basta inserir os parâmetros do falante (Fs, Qts, Vas, Sd, etc.) e explorar o resultado.

Além disso, gera pré-visualizações 3D e plantas de corte, facilitando da simulação ao corte da madeira. Assim, até um projeto complexo como uma linha de quarto de onda se torna viável.

Conclusão: Um Sonho para Amantes de Graves

A caixa de linha de transmissão não é o caminho mais simples para bons graves. Ela exige espaço, paciência e o falante certo. Mas para quem aceita o desafio, a recompensa é um som com quantidade e qualidade, profundo e refinado.

Seja em busca de nuance audiófila, precisão de estúdio ou impacto em filmes, a linha de transmissão merece sua atenção. E com o Speaker Box Lite, esse projeto deixa de ser um mistério e se transforma em realidade acessível.
