Мир акустических корпусов: от закрытого до трансмиссионной линии

Зачем динамику нужен корпус

Сам по себе громкоговоритель — лишь половина истории. Попробуйте включить динамик без корпуса: баса почти не будет, звук получится тонким и слабым. Всё потому, что диффузор излучает волны не только вперёд, но и назад. Сзади они находятся в противофазе и гасят передние волны, особенно на низких частотах.

Корпус решает эту проблему, отделяя переднее излучение от заднего. Но его роль куда глубже: он становится частью акустической системы, формирует характер баса, эффективность и даже «тембр» звучания. От того, какой короб вы построите, зависит, будет ли звук сухим и точным, глубоким и насыщенным или агрессивным и мощным.

Именно поэтому корпуса так важны. За десятилетия появилось несколько основных типов, у каждого свой характер и свои задачи.

Закрытый ящик: чистая простота

Закрытый корпус — самый прямолинейный вариант. Короб полностью герметичен, воздух внутри играет роль пружины, контролируя ход диффузора.

Преимущества:

Звук получается точным и аккуратным. Бас не такой глубокий, как у других конструкций, зато он собранный и естественный. Снижение уровня на НЧ плавное, что помогает компенсироваться «усилением комнаты». Конструкция проста и прощает мелкие ошибки.

Недостатки:

Низкая эффективность. Чтобы получить глубокий бас, нужен объёмный корпус, а сам динамик работает на пределе. Поэтому закрытые ящики редко выбирают для «грома и молний» — это больше про точность и музыкальность.

Фазоинвертор: рабочая лошадка

Фазоинвертор — пожалуй, самый распространённый тип. Это короб с портом или щелью, настроенной на определённую частоту. Резонанс усиливает бас, увеличивая глубину и громкость.

Преимущества:

Хороший баланс: больше баса при меньшем объёме и меньшей мощности, чем у закрытого ящика. Именно поэтому фазоинверторы встречаются повсюду — от автозвука до домашнего кинотеатра и профессиональных сабвуферов.

Недостатки:

Чувствительность к настройке. Неправильный порт даёт «бубнёж», а на частотах ниже настройки динамик теряет контроль. Бас получается менее «сухим», чем у закрытого варианта.

Пассивный излучатель: порт без воздуха

Пассивный излучатель (PR) — это «паразитный диффузор», который колеблется вместе с основным динамиком. По сути, он заменяет воздушный столб в порте фазоинвертора.

Преимущества:

Работает почти как фазоинвертор, но без шума и турбулентности на высоких уровнях громкости. Отличный выбор для компактных колонок, где порт получился бы слишком длинным и неудобным. Современные мини-сабвуферы и портативные системы часто используют именно PR.

Недостатки:

Удорожание конструкции: нужны дополнительные излучатели. Настройка сложнее, чем просто обрезать трубу. Если неправильно подобрать площадь и массу, могут появиться провалы или всплески в АЧХ.

Банд-пасс 4-го порядка: короб в коробе

В этой конструкции динамик полностью спрятан: одна камера герметична, другая имеет порт. Звук наружу выходит только через порт, а сама система работает как акустический фильтр.

Преимущества:

Очень высокая эффективность в узком диапазоне. При грамотном расчёте маленький динамик способен выдавать бас, который звучит гораздо громче своих размеров.

Недостатки:

Полоса ограничена. Вне рабочей зоны уровень резко падает. А так как динамик закрыт внутри, услышать искажения заранее невозможно. Поэтому такие короба чаще используют там, где важен максимум давления, а не ровность АЧХ.

Банд-пасс 6-го порядка: двойная сложность

Здесь порты есть в обеих камерах. Конфигураций две:

• Параллельная: оба порта усиливают один и тот же диапазон.
• Последовательная: одна камера «подпитывает» другую, создавая более крутой фильтр.

Преимущества:

Очень высокая эффективность и гибкость настройки. Можно «смешивать» глубокий бас с ударным среднебасом. Именно такие ящики часто строят для соревнований по автозвуку.

Недостатки:

Сложность. Требуется точный расчёт, иначе короб получится громоздким и неэффективным. Конструкция в целом больше для энтузиастов, чем для начинающих.

Трансмиссионная линия: путь энтузиаста

TL-короб напоминает лабиринт. Задняя волна от динамика проходит через длинный канал, сложенный внутри корпуса. Линия гасится и настраивается так, чтобы усиливать бас на выходе.

Преимущества:

Очень глубокий и ровный бас, «живой» характер звучания. Многие считают TL наилучшим выбором для аудиофильских систем.

Недостатки:

Сложность проектирования и большие размеры. Даже небольшая ошибка в длине или демпфировании способна испортить результат. Не для массовых решений, но настоящая находка для энтузиастов.

Как выбрать корпус

Так какой же корпус лучше? Всё зависит от целей:

• Для точности и простоты — закрытый.
• Для универсального баса и высокой громкости — фазоинвертор.
• Если нет места для порта — пассивный излучатель.
• Для максимального давления в узкой полосе — банд-пасс.
• Для необычного и глубокого звучания — трансмиссионная линия.

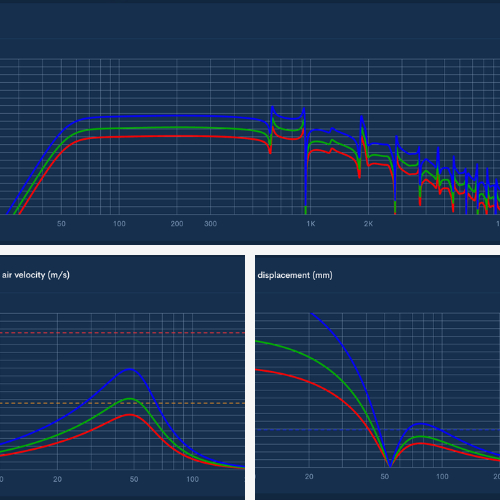

Самое удобное, что вам не нужно гадать. Speaker Box Lite позволяет просчитать все эти варианты — закрытые, фазоинверторные, с пассивным излучателем, банд-пасс 4-го и 6-го порядка (параллельный и последовательный), а также трансмиссионную линию. Достаточно параметров Тиля–Смолла, чтобы увидеть АЧХ, эффективность и настройку ещё до того, как вы распилите первый лист фанеры.

Заключение: короб — это инструмент

Корпус — это не просто контейнер для динамика, а полноценный инструмент. Он формирует то, как динамик взаимодействует с воздухом и как мы слышим музыку. У каждого типа своя «личность» — от дисциплинированного закрытого до мощного банд-пасса, от хитроумного пассивного излучателя до величественной трансмиссионной линии.

С помощью Speaker Box Lite проектирование корпусов становится доступным каждому. Можно сравнивать, моделировать и выбирать лучшее под свои задачи. А главное — именно корпус превращает голый динамик в голос, который способен наполнить комнату, автомобиль или даже концертный зал.
