Caixa de Subwoofer Retangular de 10 polegadas Bass-Reflex / ventilada
Description

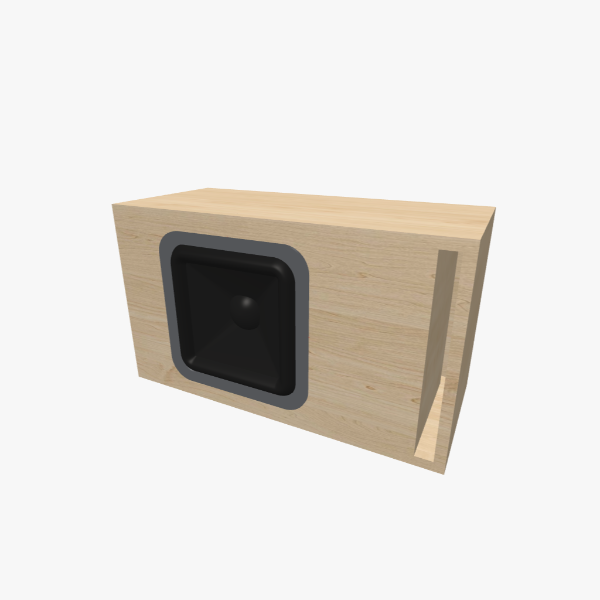

Este projeto utiliza uma caixa ventilada (bass-reflex) para um alto-falante retangular de 10 polegadas, possuindo um recinto com câmara de 30 L sintonizada em 38 Hz. Construído em formato de retângulo simples com material de 16 mm (5/8 inch), as dimensões externas são 573 × 331 × 254 mm (22.53 × 13.04 × 10.01 in). A caixa equilibra a extensão de graves, tamanho, pressão sonora e baixa distorsão para uso doméstico em música e sistemas estéreo, sendo também projetada para o uso diário em áudio automotivo, respeitando as restrições de instalação e o espaço do porta-malas. O recinto utiliza uma porta slot em L com área adequada para alto-falantes de alta potência que exigem maior excursão do cone e fluxo de ar.
Volume & tuning
30 l
Internal volume
38 Hz
Tuning frequency
Box properties
Shape
Retângulo simples
Material thickness (mm)
16
Material thickness (inch)
5/8
Box dimensions (mm)
574 × 331 × 254
Box dimensions (inch)
22.53 × 13.04 × 10.01
Max RMS speaker power up to
450 W
Speaker mounting panel layers
Single
Number of bands
1
Enclosure & speaker
Enclosure
Vented
Speaker configuration
Single
Number of speakers
1
Speaker size
Retangular 10"
Port
Port type
Rectangular
Port count
1
Port area (sq.mm)
8107
