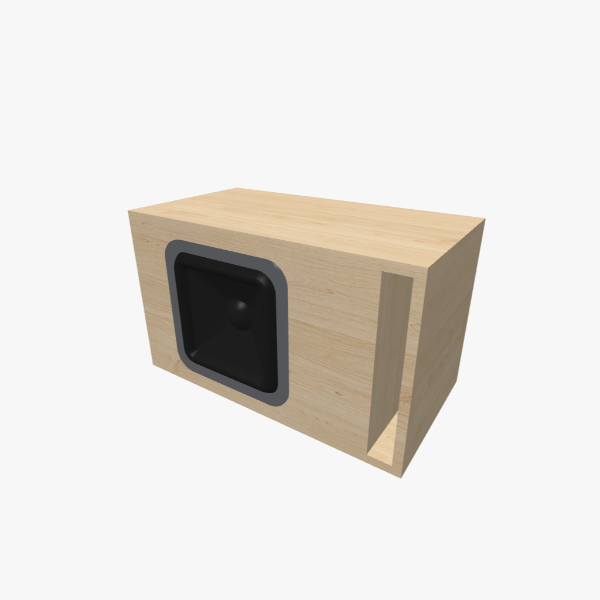

Caja para Subwoofer Rectangular de 10 pulgadas Bass-Reflex / ventilada - 30 L / 38 Hz

PRO

Support on Patreon is required to use this template

To use this template, you must be a paid Patreon supporter.

Support the project on Patreon

Description

Este recinto Bass-Reflex / ventilada está diseñado para un solo altavoz rectangular de 10 pulgadas, con una cámara de 30 L sintonizada a 38 Hz. El gabinete tiene forma de rectángulo simple, está construido con material de 16 mm (5/8 inch) y tiene unas dimensiones exteriores de 565 × 335 × 302 mm (22.23 × 13.22 × 11.89 in). Incluye un refuerzo interno que aumenta la rigidez y reduce la vibración de los paneles, siendo adecuado para sistemas de subwoofer de alta potencia. El diseño equilibra la extensión de graves, el tamaño, el nivel y la baja distorsión para su uso doméstico en música y sistemas estéreo, a la vez que está optimizado para el audio de automóvil considerando el espacio limitado del maletero y un sonido equilibrado. Utiliza un puerto ranurado en L con un área apta para altavoces de gran excursión y uso SPL con alta demanda de aire.

Volume & tuning

30 l
Internal volume
38 Hz
Tuning frequency

Box properties

Shape
Rectángulo simple
Material thickness (mm)
16
Material thickness (inch)
5/8
Box dimensions (mm)
566 × 336 × 302
Box dimensions (inch)
22.23 × 13.22 × 11.89
Max RMS speaker power up to
2400 W
Speaker mounting panel layers
Single
Number of bands
1

Enclosure & speaker

Enclosure
Vented
Speaker configuration
Single
Number of speakers
1
Speaker size
Rectangular 10"

Port

Port type
Rectangular
Port count
1
Port area (sq.mm)
12668
