Корпус с акустическим лабиринтом (Transmission Line): глубокий бас с естественным характером

Чем уникален корпус Transmission Line

Первое знакомство большинства людей с акустическими корпусами обычно начинается с закрытых или фазоинверторных ящиков. Эти варианты практичны и широко распространены. Но существует и иной путь, который ценят аудиофилы за уникальное сочетание глубины баса, контроля и музыкальности: акустический лабиринт (transmission line).

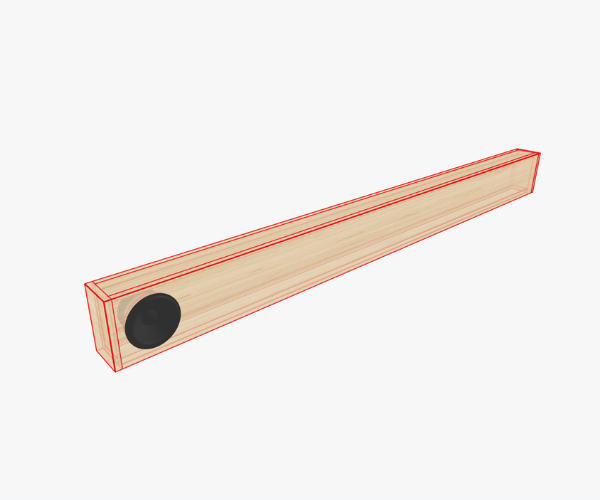

Главная идея здесь — правильное использование задней волны динамика. Вместо того чтобы просто запереть её (закрытый ящик) или вывести через настроенный порт (фазоинвертор), transmission line направляет энергию по длинному, частично демпфированному каналу. Этот лабиринт постепенно поглощает и выравнивает волну, предотвращая разрушительную интерференцию и одновременно усиливая самые низкие частоты. Результат — бас, который кажется и глубоким, и естественным, обладающий особой «легкостью» звучания.

Бас: количество встречается с качеством

Одним из главных достоинств transmission line является количество баса, которое можно получить от относительно небольшого динамика. При грамотной настройке даже компактный вуфер способен воспроизводить удивительно низкие частоты, не требуя огромной площади диффузора или больших затрат мощности усилителя.

Но выделяет transmission line не только количество, а и качество баса. Его описывают как «собранный», «естественный» и «живой». В отличие от некоторых фазоинверторов, которые могут звучать гулко или однообразно, правильно рассчитанный лабиринт выдаёт ноты с правильной атакой и затуханием. Бас-бочка звучит чётко, контрабас — с естественной тягой струн, а электронные линии — глубоко, но без «каши».

Поэтому transmission line особенно любят использовать в домашнем Hi-Fi и студийной акустике, где важны точность и музыкальность.

Эффективность и практичность

Ещё один плюс — эффективность. Хотя transmission line немного уступает рупорам, он почти всегда выигрывает у закрытых ящиков. Задняя сторона диффузора не пропадает впустую, а превращается в полезный вклад в общий звуковой поток.

В сравнении с закрытым ящиком это даёт больше звукового давления (SPL) при той же мощности усилителя. А в сравнении с фазоинвертором — более ровное и контролируемое расширение баса без резонансного «бубнежа».

Однако есть и обратная сторона. Корпуса transmission line обычно крупнее. Длина канала должна быть достаточно большой — часто сравнима с четвертью длины волны резонансной частоты динамика. Поэтому такие ящики выходят высокими, глубокими или требуют сложной компоновки. Но большинство энтузиастов считают, что ради качества звука стоит пожертвовать компактностью.

Какие динамики лучше для Transmission Line

Подходит не каждый динамик. Здесь ключевую роль играют параметры Qts и Fs.

• Qts — полный добротный коэффициент динамика, отражающий баланс механического и электрического демпфирования. Для transmission line оптимальны значения в пределах 0.25–0.45. Слишком высокий Qts (более 0.6) даёт рыхлый бас, слишком низкий может не раскрыть потенциал лабиринта.
• Fs — резонансная частота динамика. Так как длина линии напрямую зависит от этого параметра, лучше выбирать динамики с низким Fs. Чем ниже резонанс, тем глубже бас в итоге.

Например, динамик с Fs ≈ 30 Гц и Qts ≈ 0.35 отлично подойдёт. В корпусе transmission line он сможет уверенно отработать саббас с плавной и точной подачей.

Четвертьволновой лабиринт

Самый известный вариант — четвертьволновой transmission line. Принцип прост: длина линии делается примерно равной четверти длины волны на резонансной частоте динамика.

Формула:

L = \frac{c}{4 \times F_s}

где c — скорость звука (примерно 343 м/с при комнатной температуре), а F_s — резонансная частота динамика в герцах.

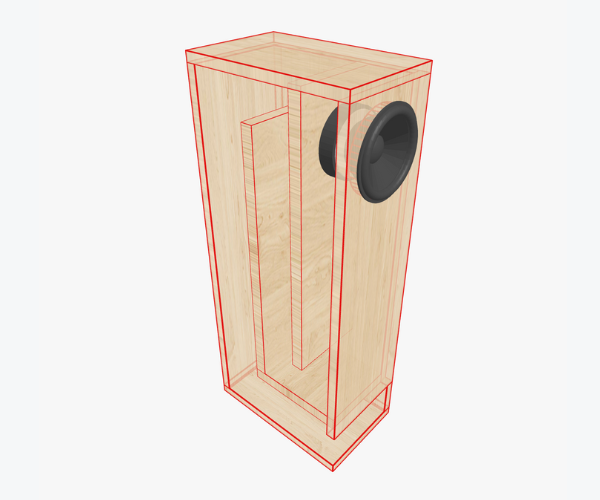

Например, для Fs = 30 Гц длина линии составит около 2,86 м. Но вовсе не обязательно строить трёхметровый «ящик». Линию можно «сложить» внутри корпуса, используя перегородки или изгибы.

Преимущества корпусов Transmission Line

• Очень глубокий бас, лучше чем у закрытых ящиков аналогичного объёма.
• Естественный, контролируемый низ, без «бубнежа».
• Более высокая эффективность, чем у закрытого оформления.
• Гибкая настройка за счёт длины, площади и демпфирования линии.
• Возможность раскрыть потенциал даже небольших динамиков.

Недостатки и сложности

• Крупный размер корпуса.
• Сложность конструкции: требуется точная геометрия и правильное расположение демпфирования.
• Чувствительность к параметрам динамика. Подойдёт далеко не каждый.
• Часто нужна доработка и эксперименты, так как мелкие изменения сильно влияют на звук.

Тем не менее, для многих энтузиастов это не недостатки, а часть увлекательного процесса.

Расчёт Transmission Line в Speaker Box Lite

Раньше проектирование таких корпусов было уделом инженеров с миллиметровкой и калькулятором. Сегодня всё стало проще — достаточно открыть Speaker Box Lite.

Программа позволяет смоделировать transmission line: задать длину и сечение линии, параметры динамика, коэффициент заполнения звукопоглотителем и сразу увидеть прогнозируемый частотный отклик.

Вы можете сравнивать варианты, менять форму лабиринта и подбирать баланс между глубиной баса и компактностью корпуса. А благодаря 3D-визуализации и автоматической генерации чертежей вы сразу получите готовый проект для сборки.

Заключение: мечта любителей баса

Transmission line — не самый простой путь. Он требует объёма, внимания к деталям и правильного динамика. Но результат стоит того: бас получается и обильным, и утончённым одновременно. Это редкий баланс количества и качества, который ценят музыканты, инженеры и настоящие меломаны.

С помощью Speaker Box Lite этот «магический» тип оформления стал доступен каждому, кто готов открыть для себя глубину настоящего баса.
